Страница 58
20831-01RU
Ред. 05
Страница 5-36

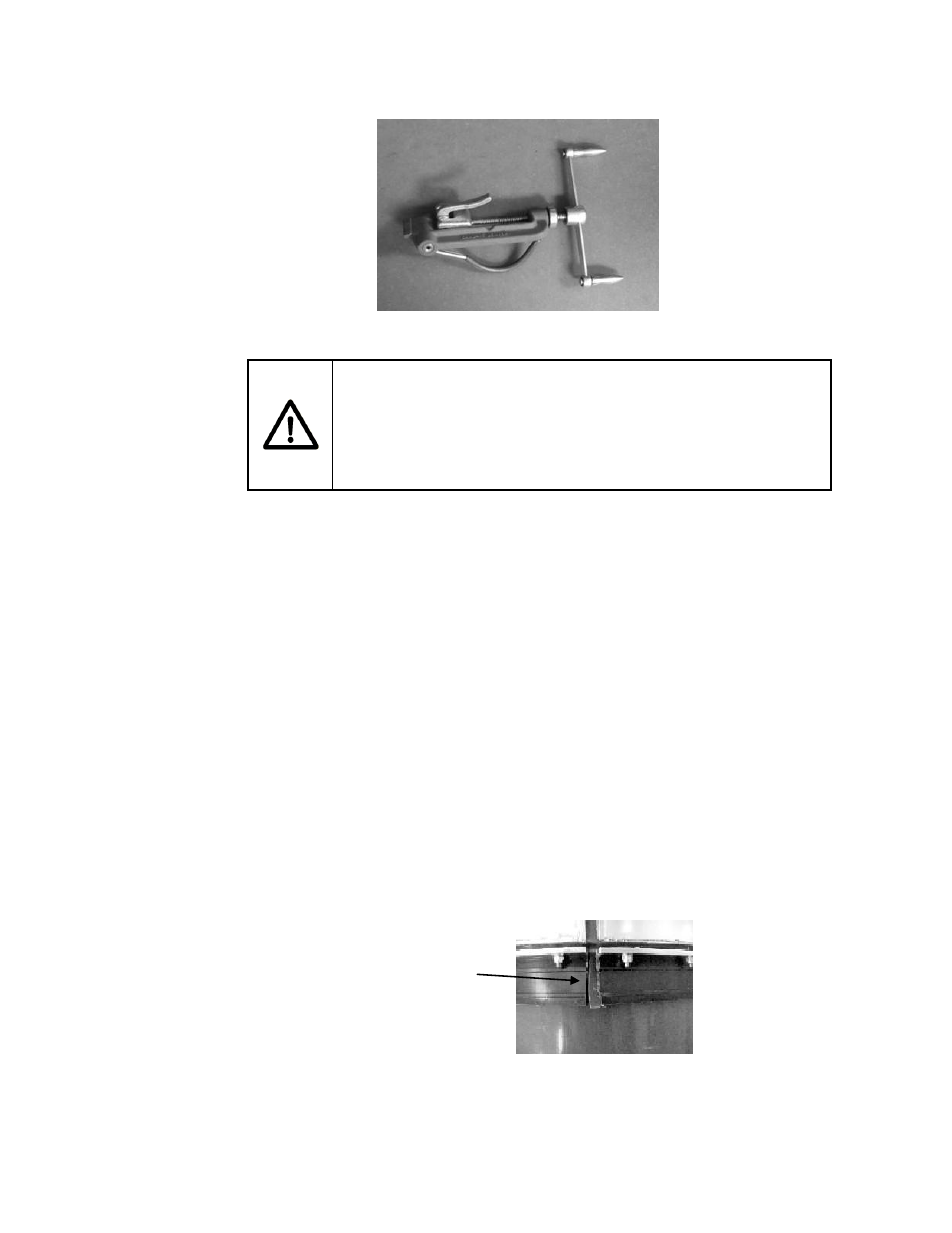

Рисунок 34
Набор инструментов BAND-IT
®
модель C00169
ПРЕДУПРЕЖДЕНИЕ
Использование инструментов BAND-IT
®
модель C00169
необходимо для правильной установки кожуха датчика.
Отказ от использования данных инструментов может
привести к отзыву гарантии.
Необходимо снять кожух смотровой панели и установить верхний
кожух в сборе на трубе. Примечание: Необходимо убедиться в
том, что кабельный разъем проходит через смотровой лючок.
(При необходимости нужно переместить кожух или кабельный
разъем.)
Установите нижний кожух на трубе и закрепите половины кожуха
пружинными зажимами или зажимными патронами. Установите и
затяните болты кожуха на 1-2 оборота. (На крышке из
нержавеющей стали обычно установлен крепежный элемент из
болта, двух шайб, стопорной шайбы и стопорной гайки или болта
с одной шайбой и стопорной гайкой на фланце.) Продолжайте
затягивать болты кожуха до тех пор, пока фланцы на шайбах не
будут плотно прилегать к кожуху фланца.
Нанесите соединительную смесь (находится в наборе
инструментов для установки) на кожух фланца и уплотнительное
кольцо на ребре нижней крышке (в четырех местах). Прижмите
верхнее уплотнительное кольцо и ребра нижнего кожуха друг к
другу.
Рисунок 35
Нанесение смеси на уплотнительное кольцо
Нанесите
соединительную
смесь
