20831-01RU
Ред. 05
Страница 5-16
Установка стяжных хомутов высокодисперсных / сегментированных моделей
Оберните подходящий лист (по желанию) вокруг технологического
трубопровода. Концы листа должны быть расположены на сварном
шве (при наличии). См. следующие рисунки.

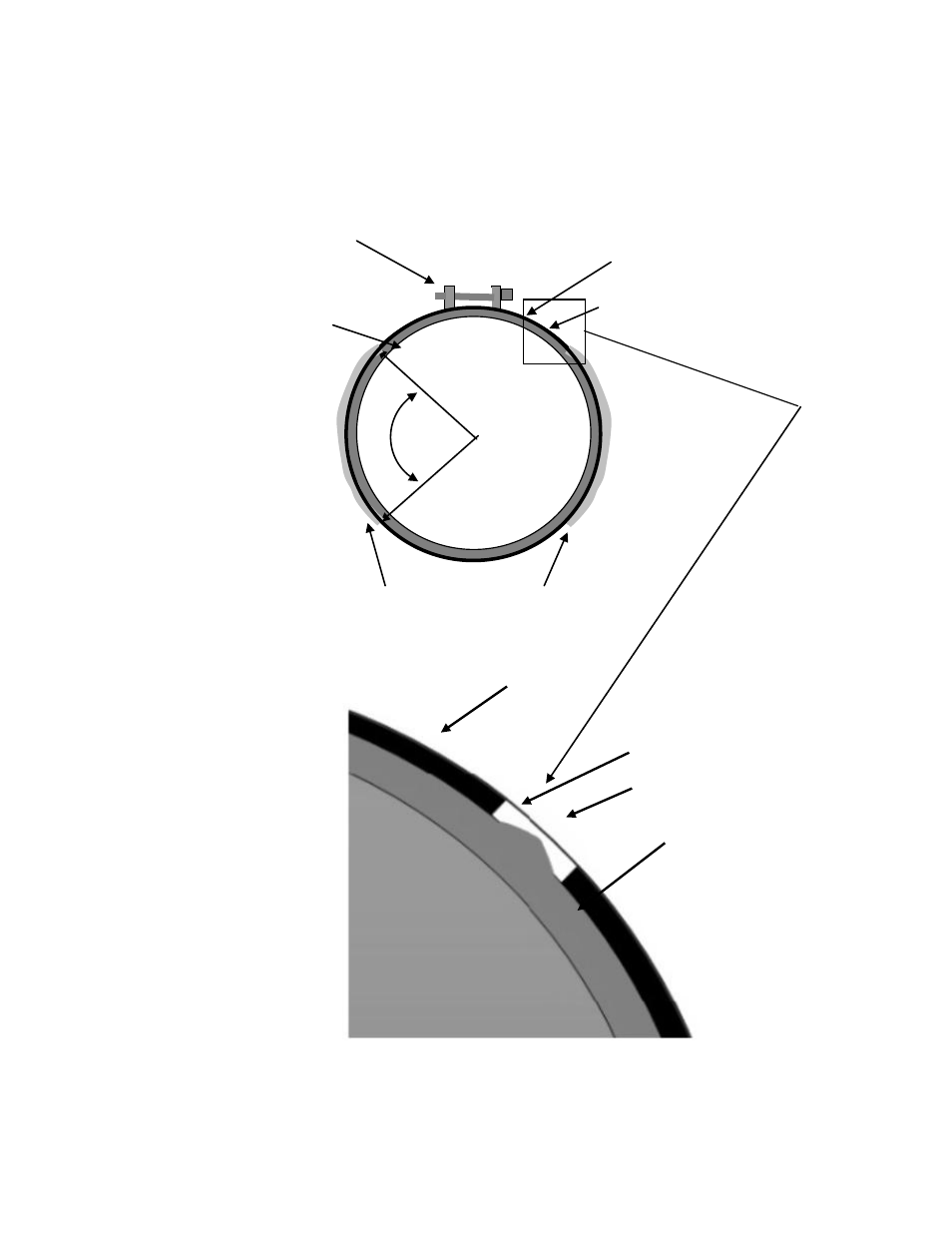

Рисунок 7
Изображение высокодисперсного датчика и
соответствующего слоя
45°
Лист (черный)
Сварной шов
Рейки стяжного
хомута и винты
Положение считывающего
элемента на трубе
Технологическая
труба
Лист
Сварной шов
Труба
Стяжной хомут датчика
