Рисунок 19 кожух из фибергласса -26, Внимание – Инструкция по эксплуатации CiDRA SONARtrac
Страница 48
20831-01RU
Ред. 05
Страница 5-26
Кожух сенсорной головки пассивной гидроакустической системы
показан на рисунке ниже.

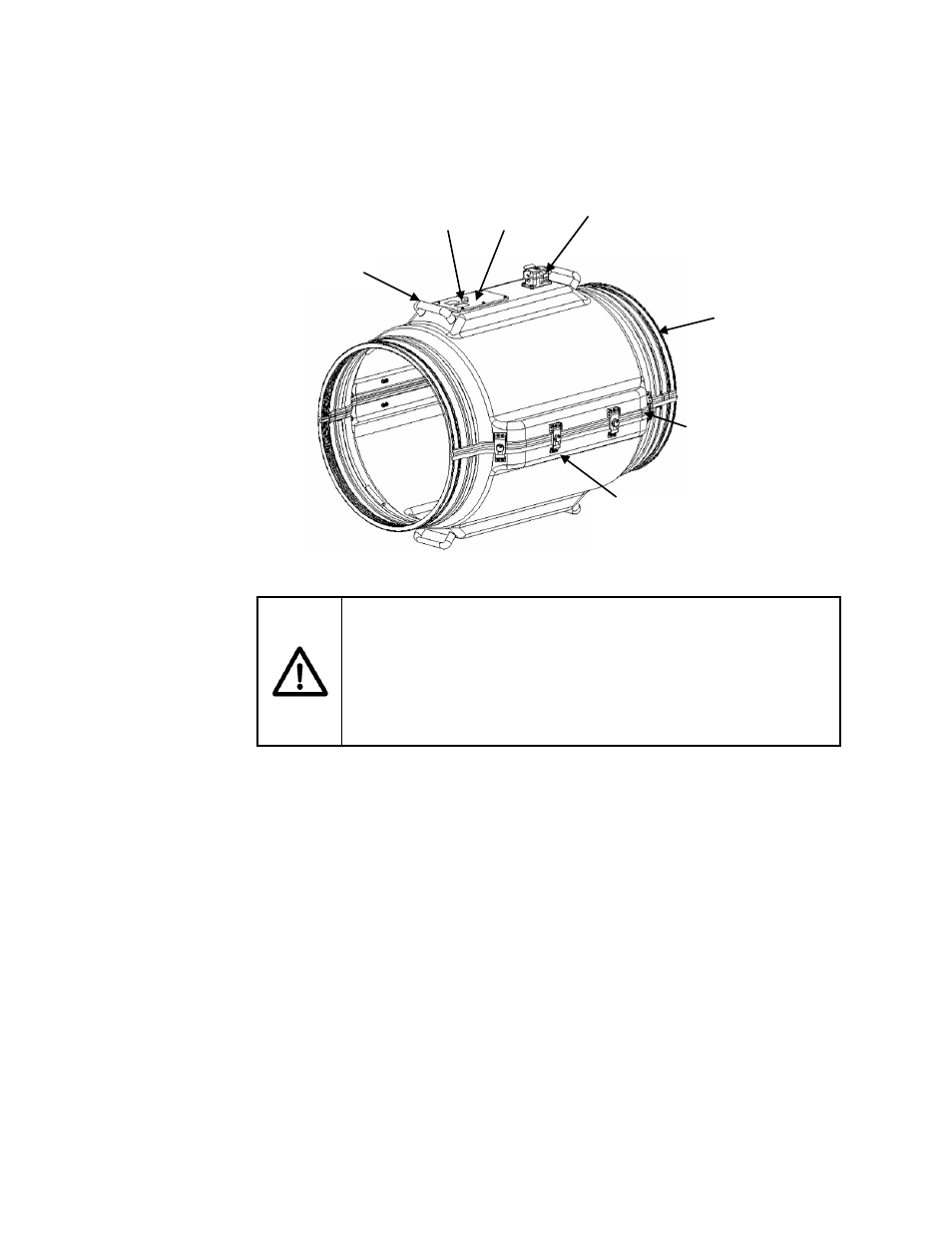

Рисунок 19
Кожух из фибергласса
ВНИМАНИЕ
Ручки на крышке предназначаются для того, чтобы
удерживать кожух на месте во время установки. Ручки не
рассчитаны на подъем кожуха. Для подъема кожуха
необходимо использовать стропы для безопасного
закрепления кожуха.
Для каждой трубы есть кожух такого же размера.
Кожух состоит из кабельного разъема для сенсорной головки к
кабелю передатчика, дыхательного клапана, взаимозамыкающих
термопластичных заглушек вдоль кромок кожуха и радиального
чехла для подвижных соединений на концах кожуха. Данный
чехол изолирует кожух с помощью ленточных хомутов из
нержавеющей стали. Замки и хомутики используются для
удержания половин кожуха вместе.
Разъем
Смотровой
лючок
Вентиляционное
отверстие
Ручка
Чехол для
защиты
открытых
соединений
Пакет из
термопластичн
ого эластомера
Замок и
хомутик
