CiDRA SONARtrac - Инструкция (Страница 57)

20831-01RU Ред. 05 Страница 5-35
Установка кожуха из нержавеющей стали, модель SH-XXX-XX-02 (или 05 или
32)-XXX-XX
В данном разделе приводится информация об установке крышек из
нержавеющей стали SH-xxx-xx-02-xxx-xx или SH-xxx-xx-05-xxx-xx или
SH-xxx-xx-32-xxx-
xx, где «x» – любой буквенно-цифровой символ.
Кожух из нержавеющей стали показан на следующем рисунке.

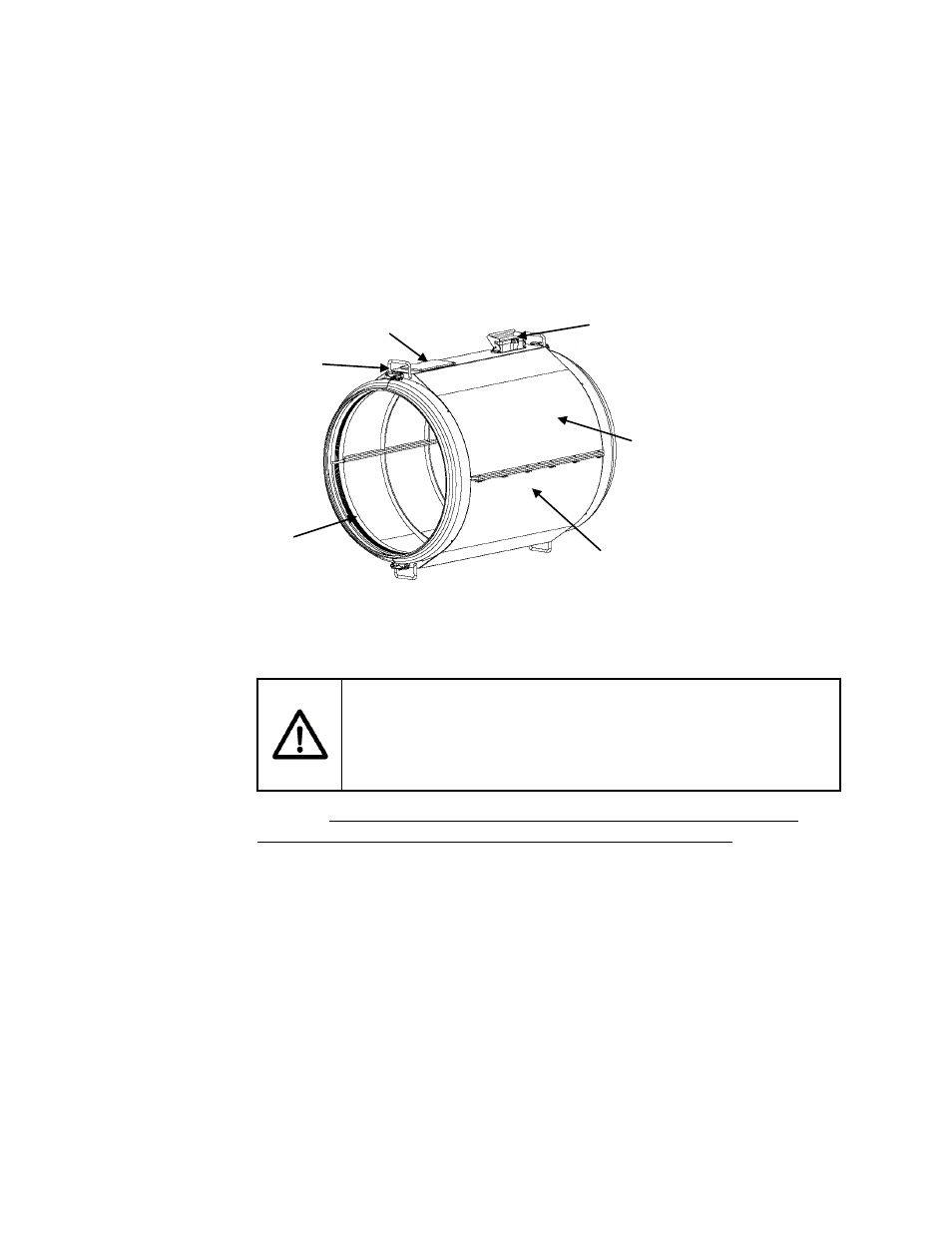

Рисунок 33 Кожух из нержавеющей стали в сборе
ВНИМАНИЕ
Ручки кожуха не предназначены для подъема кожуха. Для
подъема кожуха необходимо использовать стропы для
безопасного закрепления кожуха.
Важно: Для установки кожуха размером 18 дюймов и больше
необходимо использовать специальные инструменты.
Невозможность использования данных инструментов может
привести к разгерметизации трубы и отзыву гарантии.
Рекомендуется использовать инструменты BAND-IT
® модель
C00169. Данный инструмент можно получить, связавшись с
отделом по работе с клиентами. Номер инструмента 52511-01.
Данный инструмент также может быть приобретен в США в
компании McMaster Carr Company (телефон 630-833-0300, сайт
www.mcmaster.com). Номер детали 5424K1. Данный инструмент
можно купить у поставщиков по всему миру. Свяжитесь с
компанией BAND-IT по телефону 800-525-0758 или 303-320-4555
или на сайте www.band-it-idex.com.
РВерхний кожух в сборе
Нижний кожух в сборе
ПКабельный разъем
передатчика
Смотровой лючок кабеля
датчика
Уплотнительное
кольцо (верхний и
нижний кожухи
Ручки для подъема
кожуха (4 шт.)
