Страница 84
20832-01RU
Ред. 05
Страница 6-11
ВНИМАНИЕ
Винты крышки передатчика должны быть плотно зажаты, и
для применений в классе I, зона 2 по ATEX должны быть
использованы кабельные втулки с сертификацией ATEX и
классом защиты IP55. Невыполнение этого требования
является нарушением сертификации класса I зоны 2.
Всякий раз, когда используются в опасных зонах металлические
кабельные втулки, используйте заземляющие площадки, и
подключайте провод от этих площадок к одной из клемм с пометкой
«SHD» на блоке клемм. Таким образом будет осуществлено
заземление металлической кабельной втулки.
6.3.4
Подключения выхода передатчика, датчика и головки датчика
6.3.4.1
Передатчики с несъемными клеммами
На следующем рисунке показано расположение контактов клеммной
колодки передатчика. Эта колодка разделена на три секции.
Клеммы секции №1 предназначены для выходов передатчика. Эти
сигналы не сертифицируются на невоспламеняемость.
Клеммы секции №2 предназначены для подключения сигналов от
внешних датчиков (давления и температуры). Эти сигналы не
сертифицируются на невоспламеняемость.
Клеммы секции №2 предназначены для подключения кабеля от головки
датчика. Она состоит из 12 витых пар, плюс оплетка кабеля (экран).
Для модели передатчика модели TB8-xx-xx-xx-02, сертифицированного
согласно классу I, разделу 2, они рассматриваются как
невоспламеняемая проводка, монтируемая на объекте.
Рекомендуемый момент затяжки для винтов клемм составляет от
(от 0,5 до 0,6 Нм).

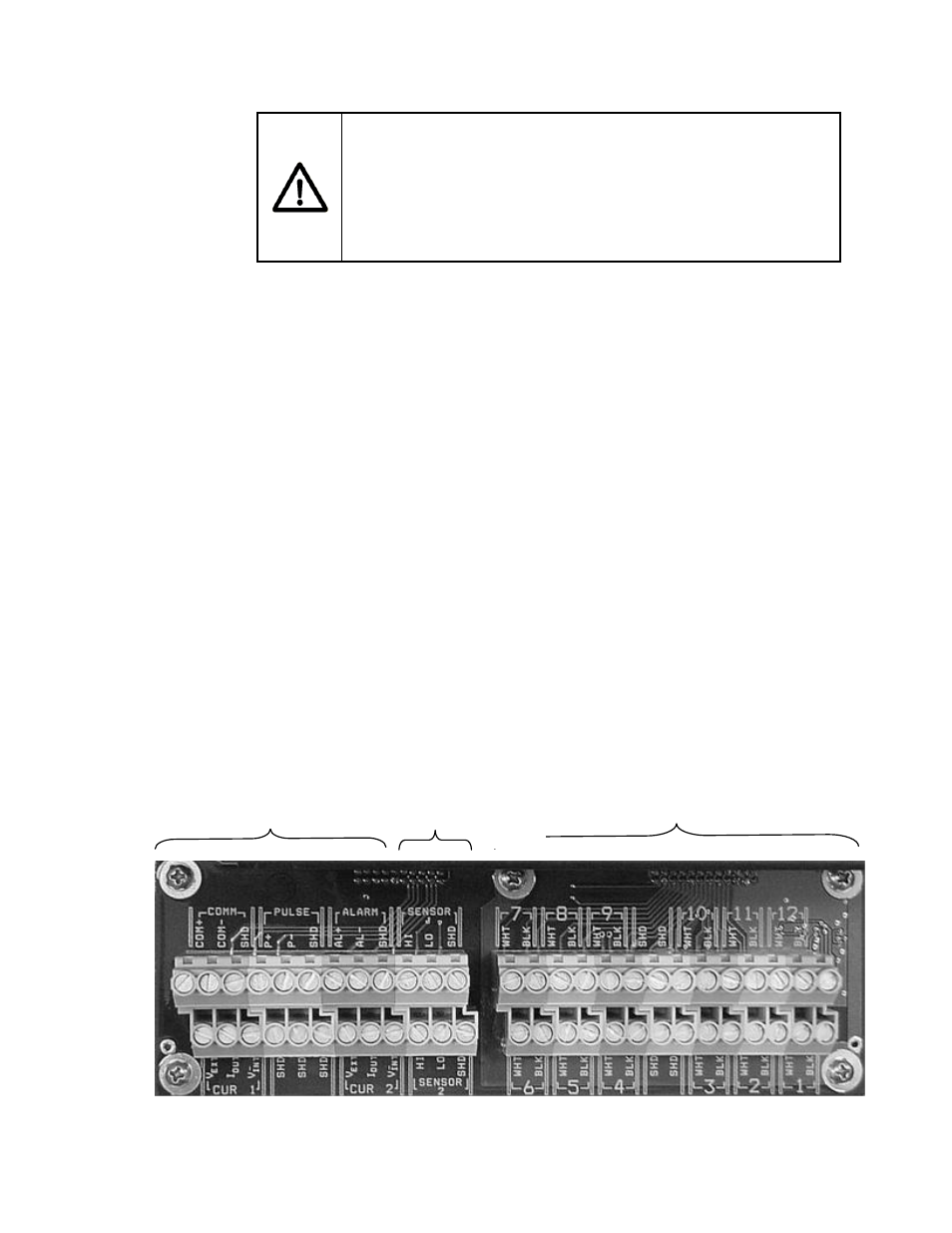

Рисунок 6
Расположение клемм колодки
Секция №2
Секция №1
Секция №3
