Тока, Внимание – Инструкция по эксплуатации CiDRA SONARtrac
Страница 101
20832-01RU
Ред. 05
Страница 6-28
ВНИМАНИЕ
Всегда используйте третий провод защитного заземления.
Неиспользование третьего заземляющего провода может
привести к травме или смерти.
ВНИМАНИЕ
Для применений класса I, раздела 2 ввод подачи питания и
входы/выходы должны быть установлены в соответствии с
национальными правилами по установке электрооборудования.
ВНИМАНИЕ
Всегда используйте третий заземляющий провод,
подключенный к клемме заземления на вводной силовой
клеммной колодке. Нарушение этого требования может
привести к ненадлежащему функционированию системы.
Пропустите силовой кабель через фитинг. Согласно следующему
рисунку, подключите провод заземления (зеленый) к клемме
заземления ( ), фазу (черный в США, коричневый в Европе) к клемме
L (+), и нейтраль (белый в США, синий в Европе) к клемме N (-).
Рекомендуемый
момент затяжки для винтов клемм составляет от
(
0,5 до 0,6 Нм).

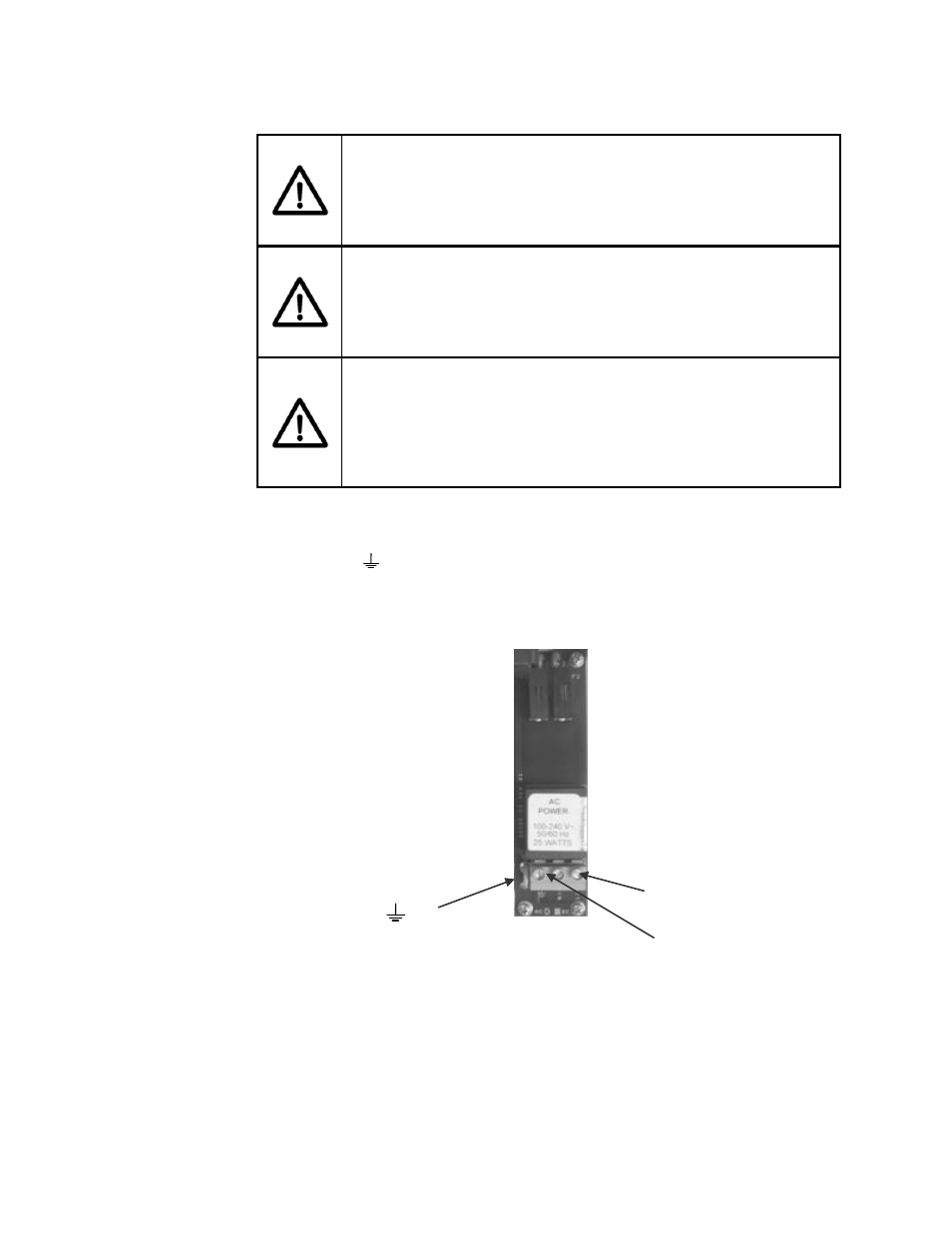

Рисунок 20
Подключение электропитания переменного тока передатчика
Фаза (+)
Нейтраль (-)
Заземление(
)
