20831-01RU Ред. 05 Страница 5-32
5.7.1.4.2 Установка стяжного хомута защитного кожуха
Стяжной хомут защитного кожуха, используемый на кожухах
размером десять дюймов и больше, будет поставляться обрезанным
до размера кожуха с предустановленным вертлюгом. Необходимо
сначала закончить установку стяжного хомута защитного кожуха на
одной стороне кожуха, а затем повторить на другой стороне.

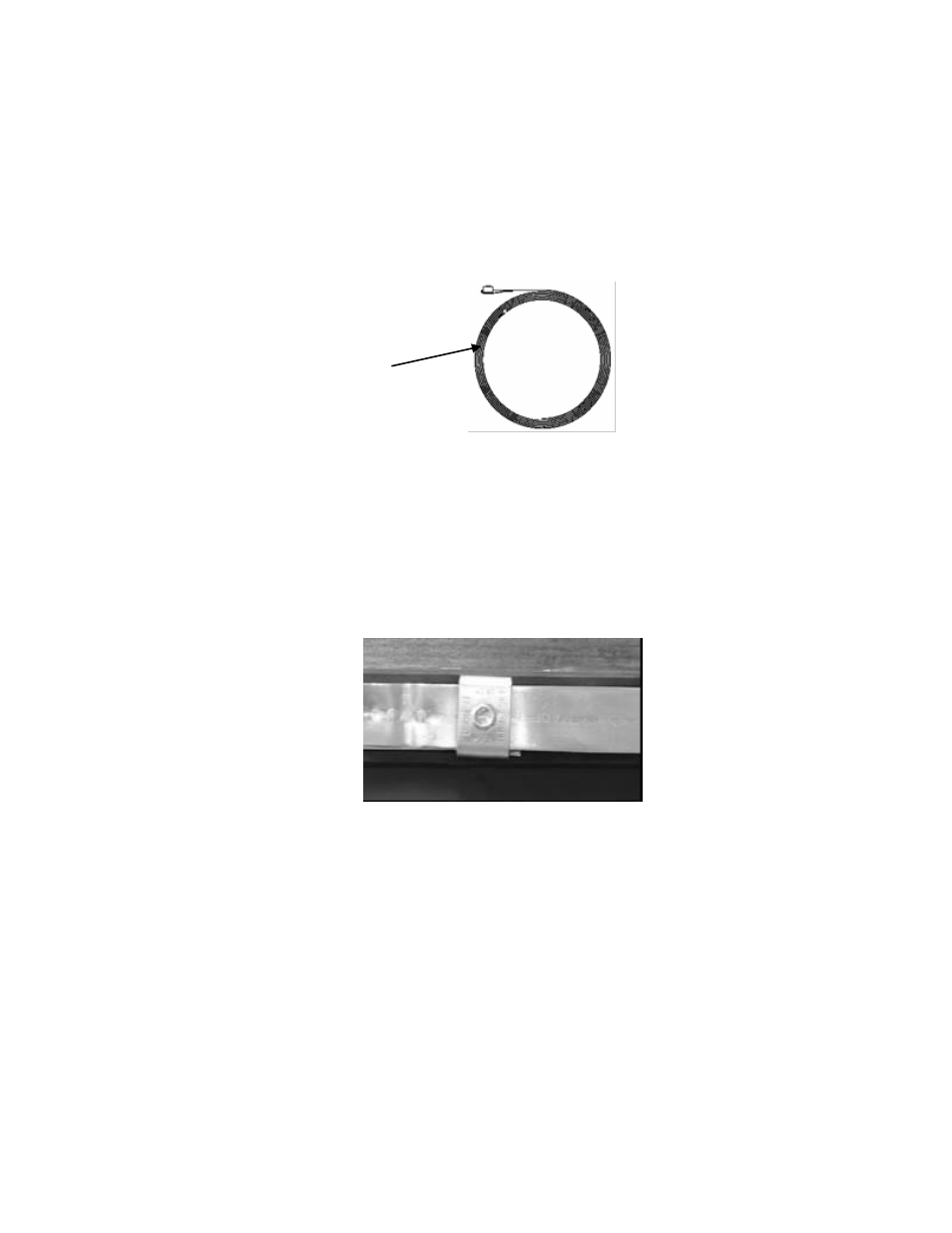

Рисунок 27 Стяжной хомут защитного кожуха
Необходимо установить вертлюг на хомуте крышке таким образом,
чтобы он был на одном уровне с ручками верхней кожуха.
Оберните стяжной хомут вокруг защитного кожуха и проденьте конец
через вертлюг. Оберните стяжной хомут вокруг защитного кожуха
еще раз и проденьте конец через вертлюг. Натяните хомут и
затяните стопорной винт для того, чтобы закрепить хомут.
Рисунок 28 Защитный кожух, обернутый вокруг защитного кожуха в желобе
Примечание: Необходимо убедиться в том, что хомут находится
в желобе, а второй оборот хомута приходится на первый.
Установите натяжной инструмент BAND-IT
® модель C00169,
пропустив хомут через режущий аппарат и защелкнув его.
Примечание: Данный инструмент ассиметричен. Данный
инструмент будет тянуть хомут в разных направлениях, если он
установлен на разных концах кожуха. Ручка резака
(расположенная вверх или вниз) на модели C00169 расположена
снаружи по отношению к ребру кожуха, где установлен
инструмент. На следующем рисунке показана правильная
установка инструмента
Предустановленный
вертлюг
