6 калибровочный ярлык датчика, Калибровочный ярлык датчика -30 – Инструкция по эксплуатации CiDRA SONARtrac
Страница 103
20832-01RU
Ред. 05
Страница 6-30
Датчик в сборе
№ детали:
00000-00
Серийный
номер:
0000000
Код даты:
00000
Информация о
калибровке:
CO: 00.0000
C1: 00.0000
C2: 00.0000
Пропустите силовой кабель через фитинг. Согласно
предыдущему рисунку, подключите провод заземления к клемме
заземления ( ), плюсовой провод (+) к клемме L (+) и минусовой
провод (-) к клемме N (-).
Рекомендуемый момент затяжки для винтов клемм составляет от
(
0,5 до 0,6 Нм).
6.3.6
Калибровочный ярлык датчика
Датчик поставляется с двумя наклейками. На наклейке указан
номер детали датчика, серийный номер, дата производства и три
калибровочных коэффициента. Данную информацию необходимо
ввести в передатчик во время настройки.
Если это не выполнено ранее, поместите наклейку датчика на
внутреннюю стенку корпуса (другая наклейка предназначена для
панели головки датчика).

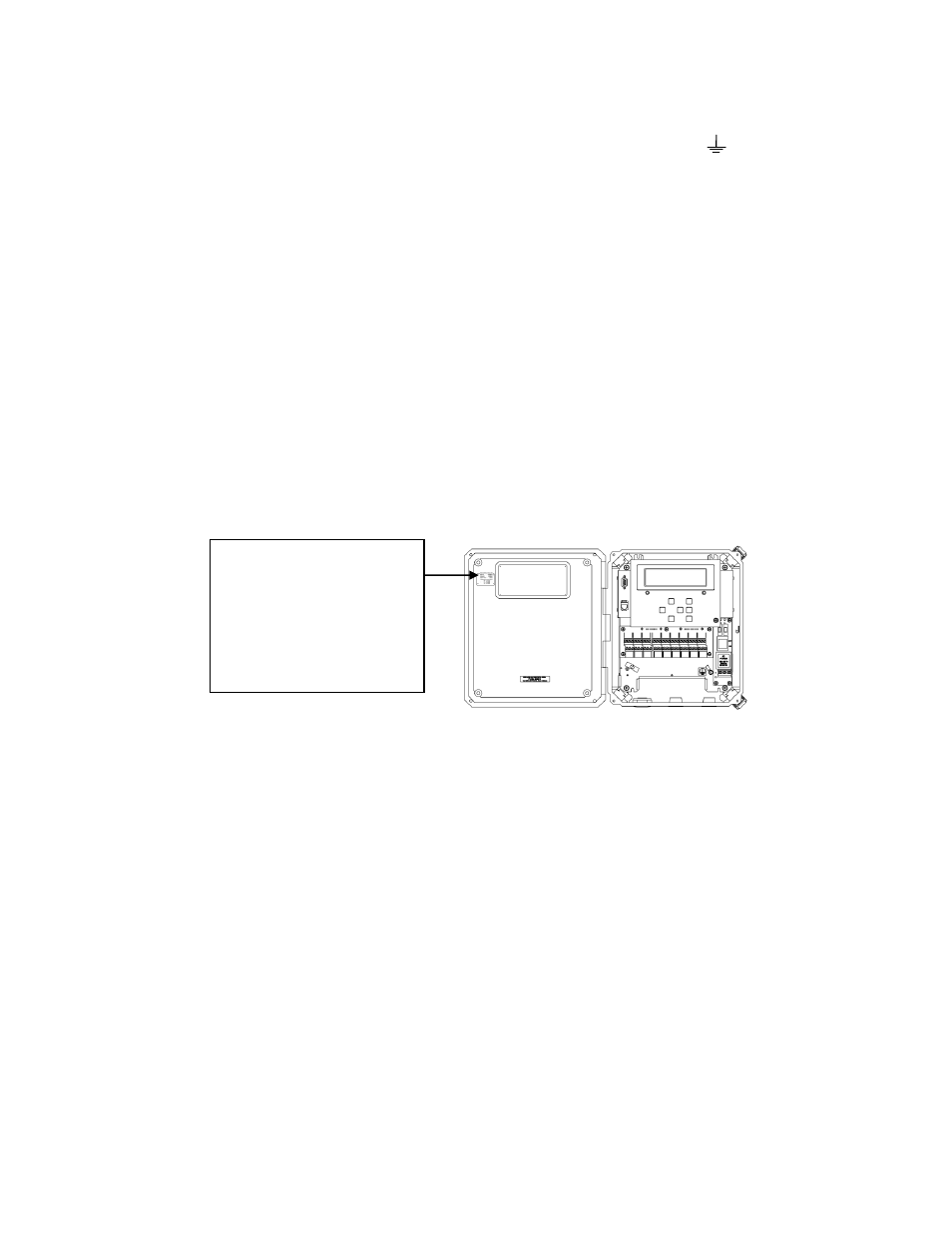

Рисунок 22 Калибровочный ярлык датчика
