20832-01RU Ред. 05 Страница 6-10
6.3.3
Кабельный ввод корпуса передатчика
Кабели питания, сигнала датчика, и входные/выходные
сигнальные кабели входят в корпус передатчика через кабельные
втулки. Кабельные втулки также обеспечивают снижение
натяжения для кабелей. Убедитесь, что они полностью затянуты.
На следующем рисунке показано, где установлена каждая из
кабельных втулок.

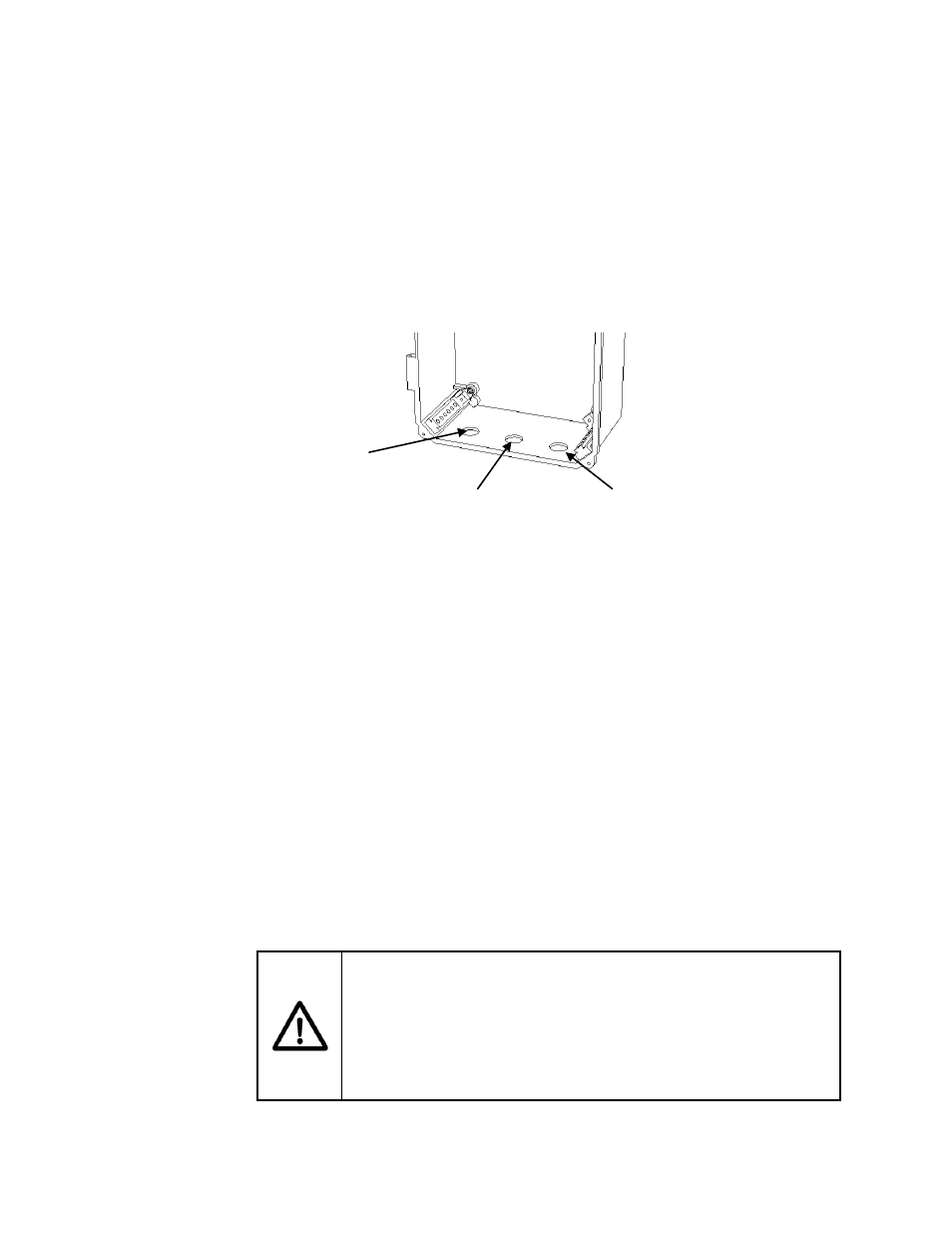

Рисунок 5 Отверстия кабельных втулок корпуса передатчика
Примечание: Как для обычных мест установки, так и для
опасных мест, четыре зажимных винта на крышке датчика
должны быть надежно зажаты для обеспечения
герметичности, все кабельные вводы должны быть оснащены
кабельными втулками, все неиспользуемые отверстия для
кабельных вводов должны быть закрыты заглушками с
прокладками, которые поставлялись в комплекте с
передатчиком. На передатчиках, установленных в зонах
класса I раздела 2, должны быть использованы кабельные
втулки класса NEMA 4X (минимальный класс). Аналогично, для
зоны 2 ATEX, кабельные втулки должны иметь сертификацию
ATEX, и иметь класс защиты минимум IP55. Смотрите
документ ГИДРОЛОКАЦИОННАЯ СИСТЕМА
ТЕХНОЛОГИЧЕСКОГО МОНИТОРИНГА, ДОПОЛНЕНИЕ ПО
БЕЗОПАСНОСТИ ЗОНЫ 2 ATEX для получения дополнительной
информации и ознакомления с требованиями.
ВНИМАНИЕ
Винты крышки передатчика должны быть плотно зажаты,
для применений в классе I, раздел 2, должны быть
использованы кабельные втулки класса NEMA 4X.
Невыполнение этого требования является нарушением
сертификации класса I раздела 2.
Отверстие кабельной
втулки пользовательских
входов/выходов
Отверстие кабельной втулки
кабеля от головки датчика к
передатчику Отверстие кабельной втулки
кабеля питания
