20831-01RU Ред. 05 Страница 5-30

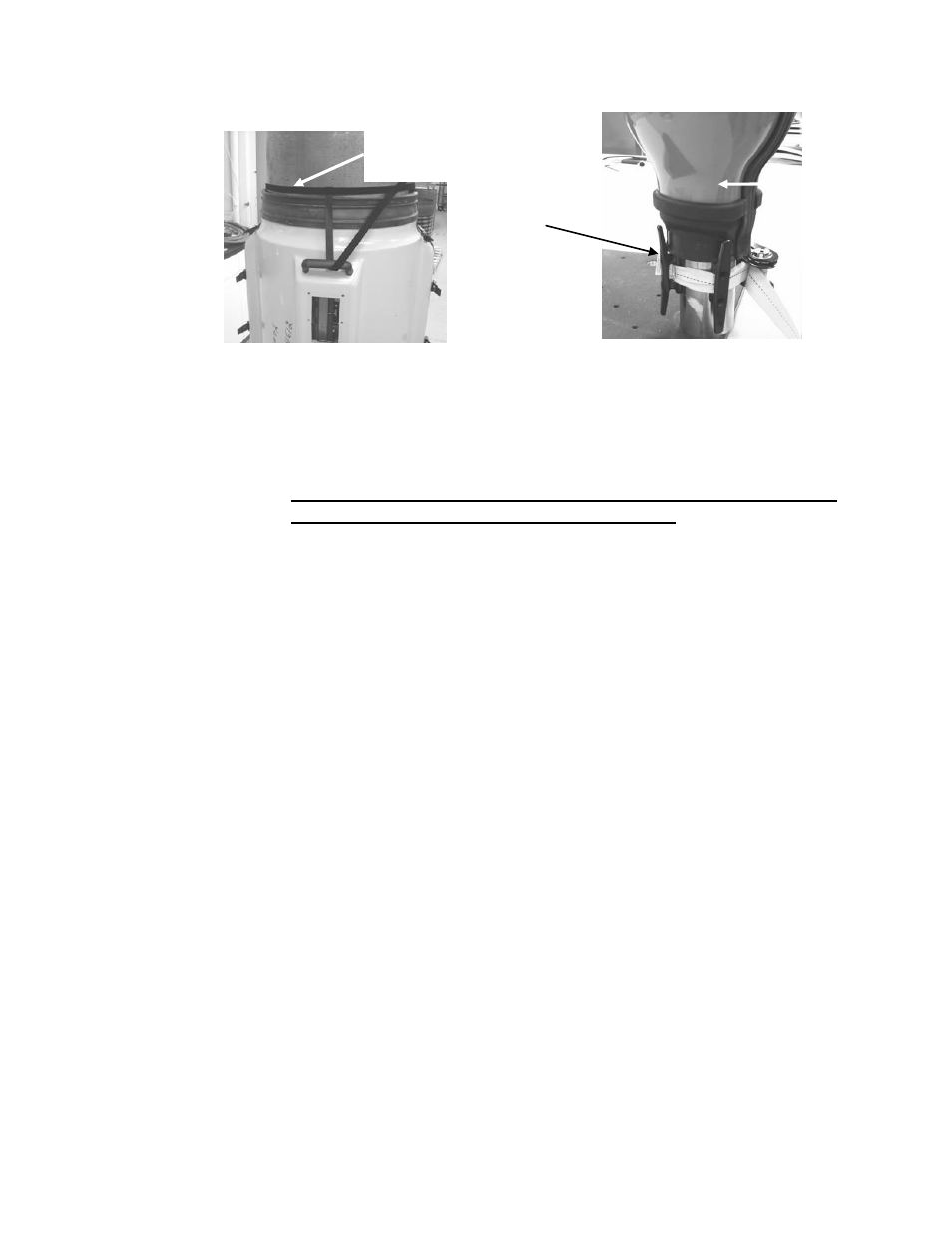

Рисунок 23 Кожух датчика, установленный на опорах
12. Необходимо убедиться в том, что половины кожуха
выровнены, и затем защелкнуть замки кожуха.
13.
Снимите верхний ремень опоры кожуха.
14.
НЕ СНИМАЙТЕ НИЖНИЙ РЕМЕНЬ ОПОРЫ. КОЖУХ МОЖЕТ
СОСКОЛЬЗНУТЬ И ПОВРЕДИТЬ ДАТЧИК.
15. Установите хомуты верхнего защитного кожуха согласно
пункту 5.7.1.2.
16.
Установите хомуты нижнего защитного кожуха согласно
пункту 5.7.1.2.
Верхний ремень опоры
кожуха
Нижний
ремень опоры
кожуха
