94
II Ввод в эксплуатацию, технические параметры
II.3
Ре
л
ей
н
ы
е
вх
о
д
ы
и
вых
о
ды
Релейные выходы Sub-D-разъема X41
Выходные сигналы
Уровень сигнала выходов
Опасность для компонентов УЦИ!
Питающее напряжение внешних электрических
сетей должно соответствовать требованиям
стандарта EN 50178 для низковольтных сетей!
Индуктивные нагрузки должны обязательно
шунтироваться защитным диодом!
Используйте только экранированные кабели!
Соединяйте экран с корпусом разъема.
Пин
Функция
14
Отображаемое значение равно 0
15
Измеренное значение больше или равно границы
переключения А1
16
Измеренное значение больше или равно границы
переключения А2
17
Измеренное значение меньше нижней границы
диапазона сортировки
18
Измеренное значение больше верхней границы
диапазона сортировки
19
Ошибка (смотри „Сообщения об ошибках” на
странице 58)

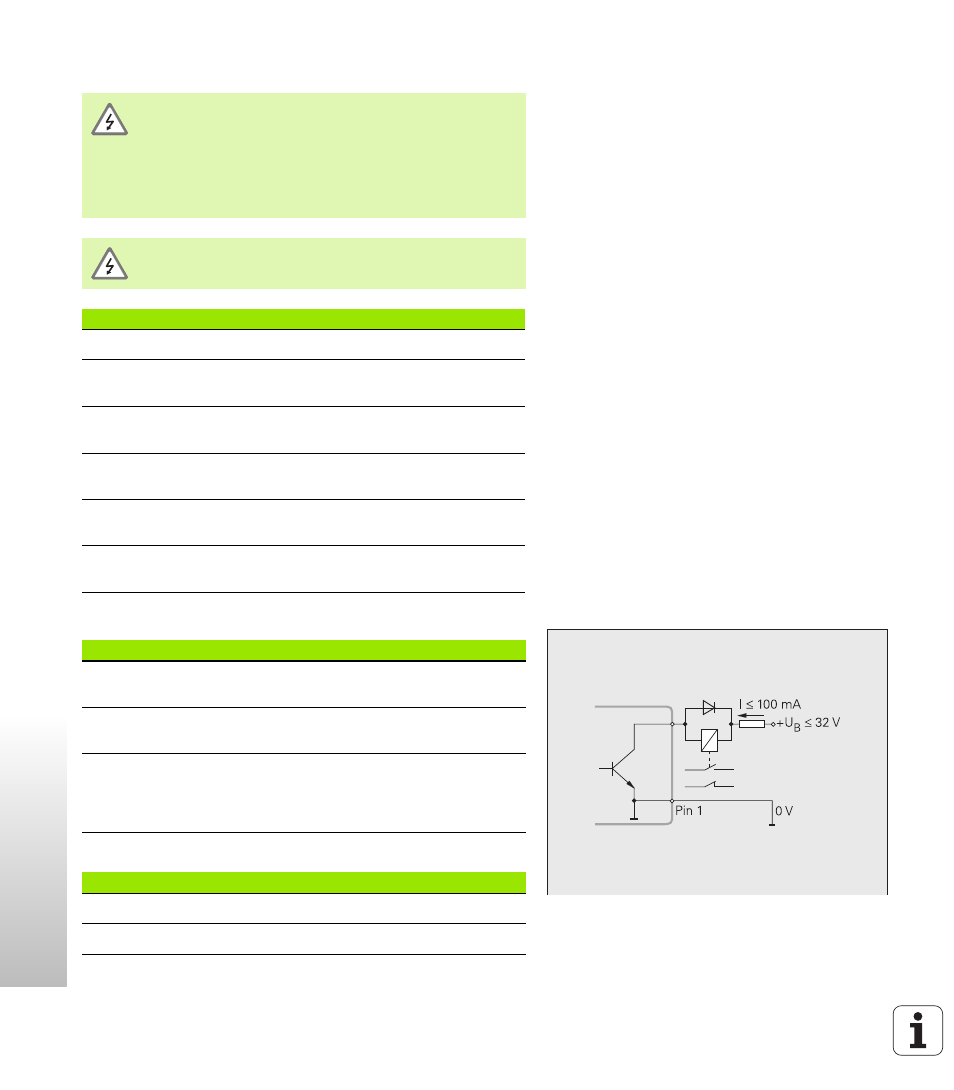

рис. II.57 Выходы с открытым коллектором
Сигнал
Значение
Выходы с открытым
коллектором
Активный низкий
Задержка перед передачей
сигнала
t
V
≤
20 мс
Длительность сигнала при
прохождении через ноль,
границы переключения А1,
А2
t
0
≥
180 мс
Состояние
Уровень
Высокий
U
≤
+ 32 В; I
≤
10 мкA
Низкий
U
≤
+ 0,4 В; I
≤
100 мA
