74
II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Аналоговый датчик с интерфейсом ±10 V, в основном датчик
температуры
U
В поле COUNT DIRECTION с помощью Softkey POSITIVE/
NEGATIVE задается направление счета. Если направление
перемещения соответствует направлению счета, необходимо
выбрать POSITIVE. Если нет, то необходимо выбрать
NEGATIVE
U
Для корректного задания вашего аналогового датчика введите
в следующие четыре поля две любых пары значений
напряжение/измеренное значение: сначала введите значения в
поля VOLTAGE 1 и MEASURED VALUE 1, затем в поля
VOLTAGE 2 и MEASURED VALUE 2. ND 287 рассчитает из них
линейную зависимость между входным напряжением и
измеренным значением в диапазоне от -10 В до +10 В. Для
большей точности измерения введите значение напряжения с
точностью до 5 мВ
U
Если в меню ENCODER SETUP для ВХОДА X2 в поле
ENCODER TYPE вы выбрали COMPENSATION, то вы можете
задать еще два дополнительных параметра для компенсации
погрешности оси в зависимости от температуры
U
В поле COEF. OF EXPANSION введите значение коэффициента
расширения A в мкм/м*K
U
В поле REF. TEMPERATURE введите температуру T
B
, которую
ND должен отнимать от измеренной температуры
U
Значение компенсации для оси рассчитывается по следующей
формуле:
L_1 = L_0 * (1 + A * (T - T
B
))
L_1: откорректированное значение перемещения датчика,
подключенного к входу X1 после компенсации
L_0: отображаемое значение перемещения датчика,
подключенного к входу X1 без компенсации
A: коэффициента расширения мкм/м*K
T: измеренная температура в °C
T
B:
заданная температура привязки в °C
U
Подтвердите ввод данных с помощью кнопки ENTER
U
ND постоянно отображает измеренную температуру слева в
строке состояния.

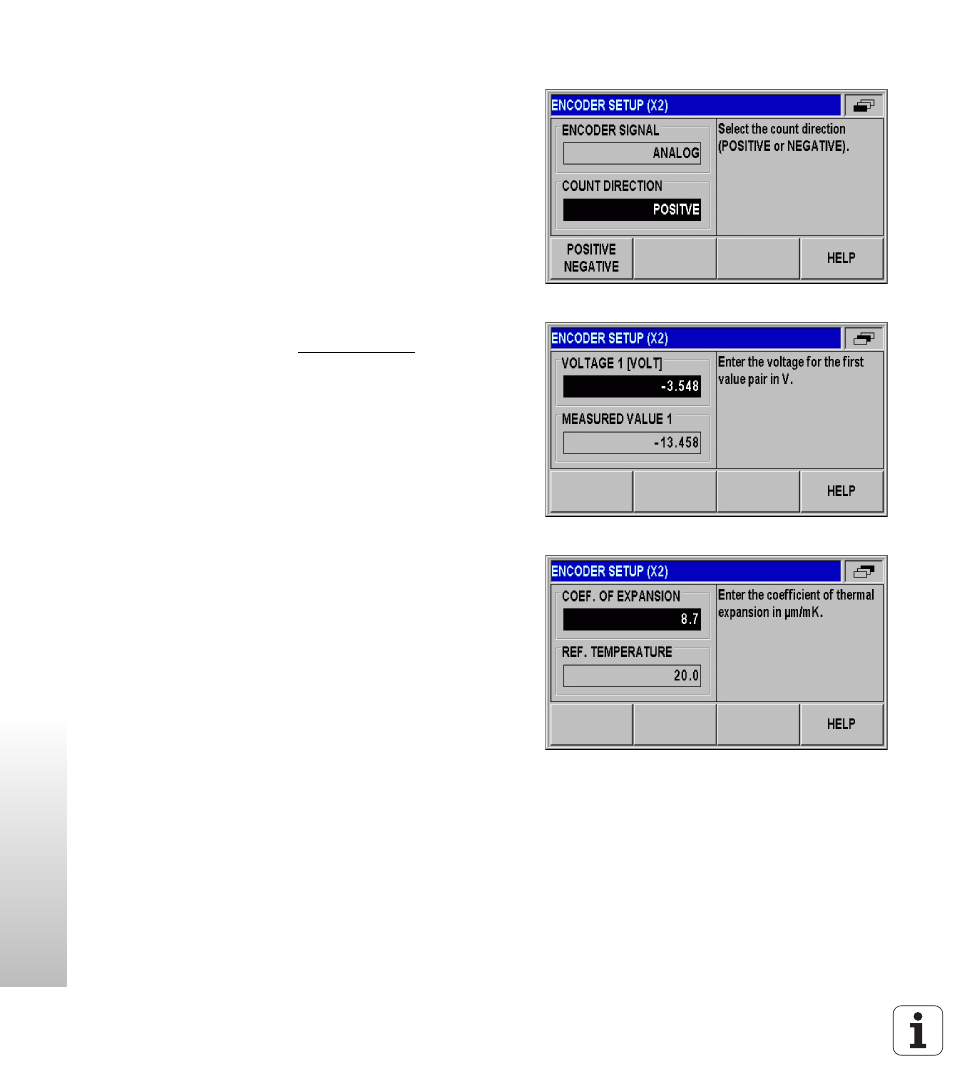

рис. II.17 Форма ввода для аналогового датчика
рис. II.18 Форма ввода для аналогового датчика
рис. II.19 Форма ввода датчика температуры
