Тест релейных выходов
ND 287 показывает на экране список всех релейных выходов
разъема X41 с их номером и серой или зеленой точкой, а также с
их текущим состоянием HIGH или LOW (смотри „Релейные
выходы Sub-D-разъема X41” на странице 94). Запуск
тестирования релейных выходов:
U
Нажмите клавишу Softkey CYCLIC TEST для того, чтобы ND 287
по очереди активировал все выходы на 1 с (= LOW, открытый
коллектор)
U
Тест можно завершить нажав клавишу Softkey CURRENT
STATE или кнопку C.
Опасность для компонентов УЦИ!
Питающее напряжение внешних электрических
сетей должно соответствовать требованиям
стандарта EN 50178 для низковольтных сетей!
Индуктивные нагрузки должны обязательно
шунтироваться защитным диодом!
Используйте только экранированные кабели!
Соединяйте экран с корпусом разъема.

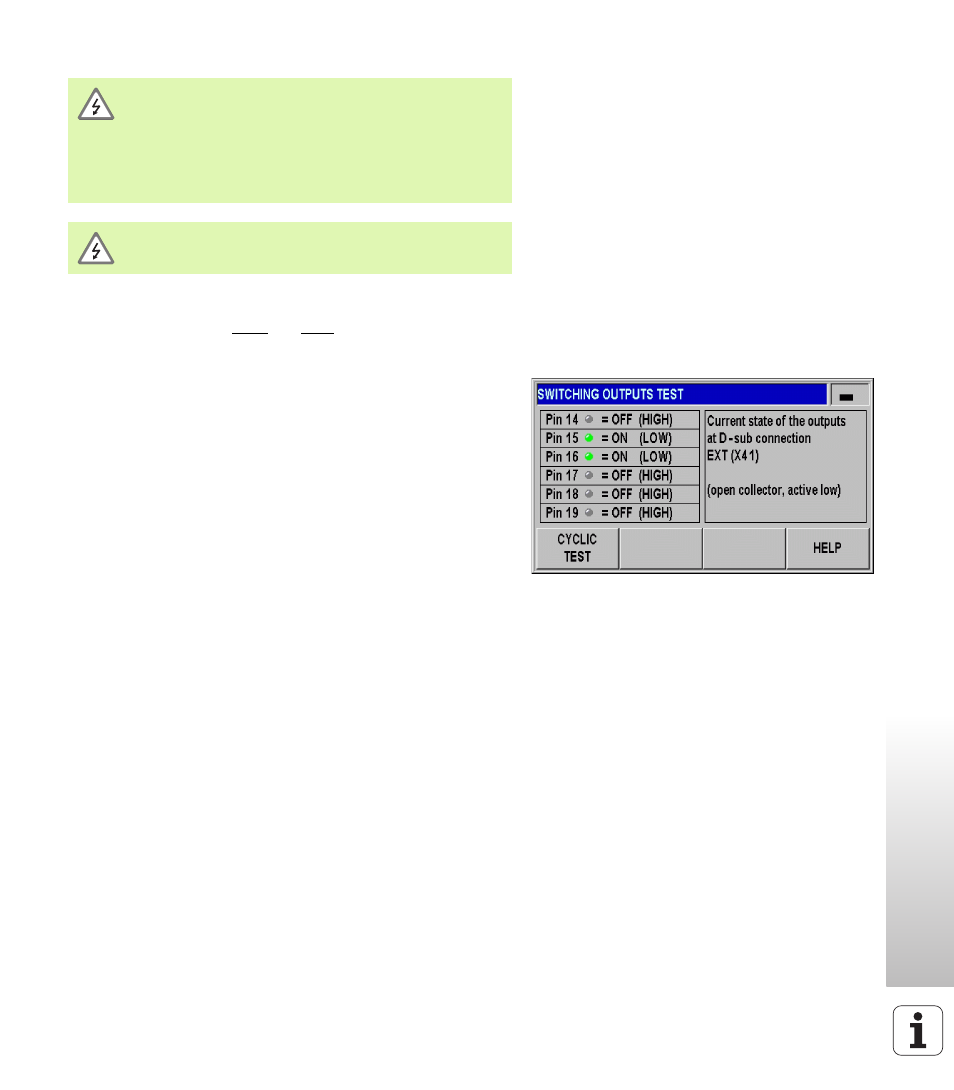

рис. II.54 Тест релейных выходов
