ND 287
43
I.5
Ря
д
из
мерений
и
статистиче
ск
ое
управ
л
ение
проце
ссо
м
Настройки ряда измерений
Задайте параметры ряда измерений следующим образом:
U
Вызовите меню SERIES OF MEASUREMENTS
U
Выберите команду меню MEAS. SERIES SETUP
U
В поле RECORD MEAS. VALUES активируется или
деактивируется запись значений для ряда измерений
U
В поле RECORD задается, по какому триггеру ND 287 должен
запускать запись ряда измерений. С помощью Softkey RECORD
вы можете выбрать одну из следующий возможностей:
Интервал выборки (Sampling interval)
Внешний сигнал (External signal) на разъеме X41 (пин 22
или 23)
Кнопка ENTER
U
Нажмите кнопку со стрелкой ВНИЗ или кнопку НАВИГАЦИИ,
чтобы отобразить другие параметры.
Если вы выбрали Внешний сигнал или кнопку ENTER, то вам
необходимо задать дополнительный параметр:
U
В поле NO. MEAS. VALUES задайте, сколько значений должно
быть сохранено для вашего ряда. Если вы введете ноль, то ND
деактивирует функцию RECORD MEASURED VALUES.

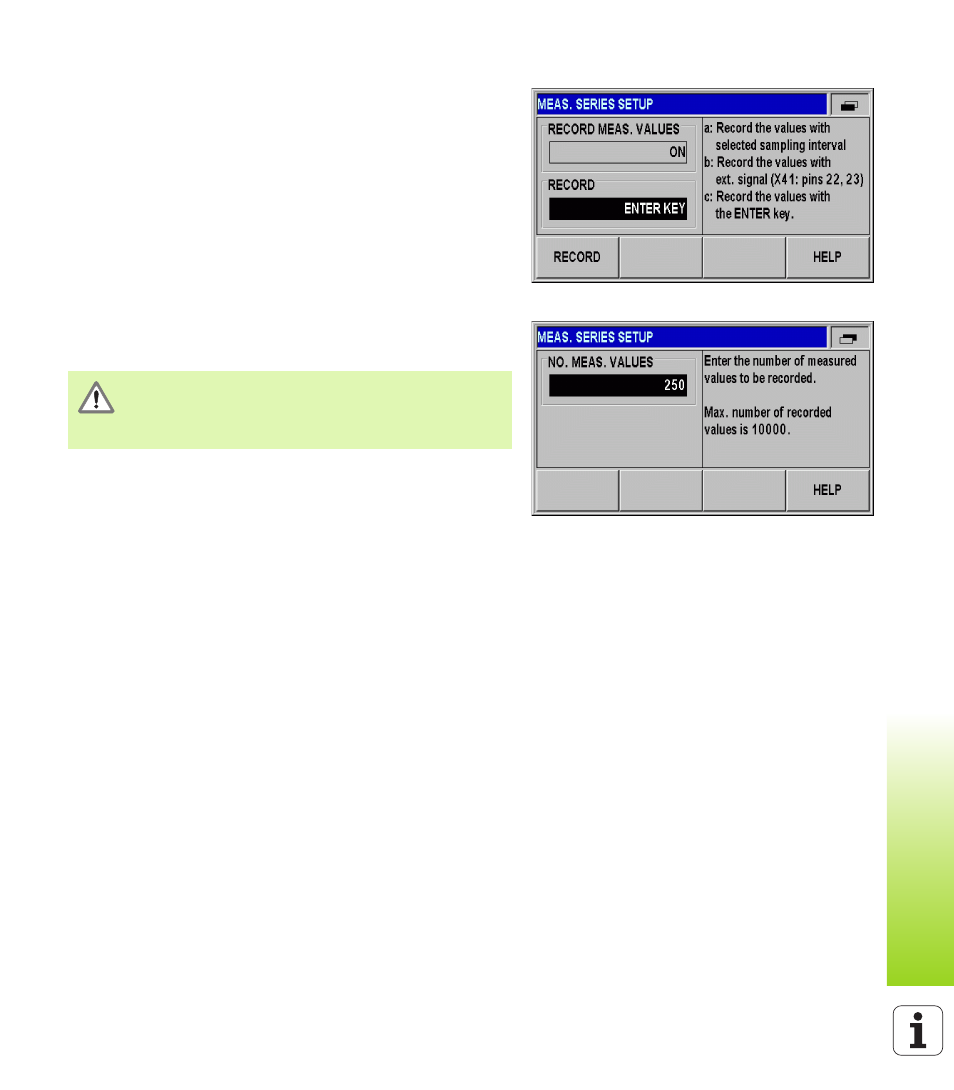

рис. I.38 Настройки ряда измерений
рис. I.39 Настройки ряда измерений
Внимание!
ND 287 может сохранять не более 10000 значений!
Записанные значения ряда измерений сохраняются в
памяти только до очередного выключения ND 287.
