Аналоговый датчик с ±10 V-интерфейсом:
U
В форме отображается напряжение, приложенное к входу
аналогового модуля, в виде числового значения или
столбцовой диаграммы.
Напряжение питания
Проверьте величину отображаемого напряжения питания на
входах измерительных датчиков X1 и X2 (опционально). Оно
должно быть примерно равно 5 V, чтобы при более длинном
кабеле уровень напряжения на датчике соответствовал
необходимым по спецификации 5 V ± 5 %.

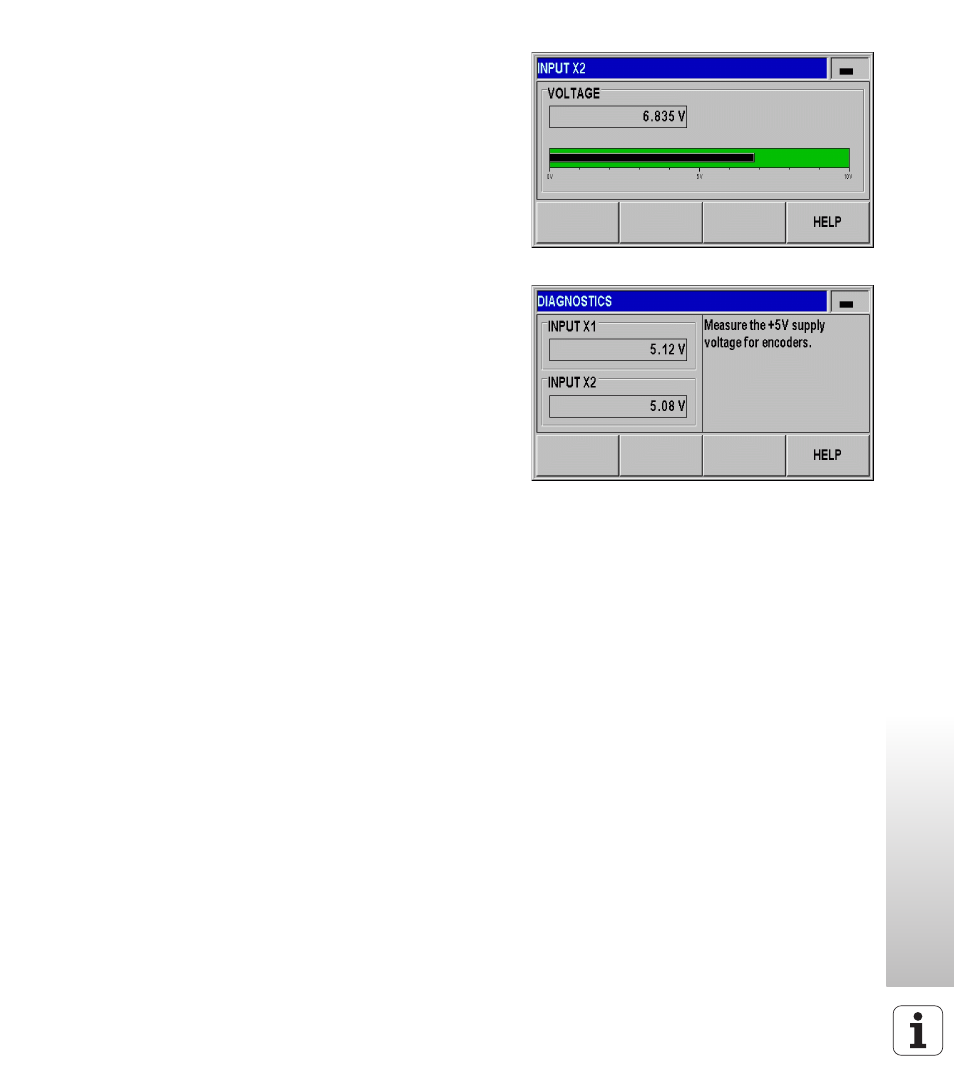

рис. II.51 Тест аналогового датчика
рис. II.52 Напряжение питания
