Дисплей и кнопки управления
1

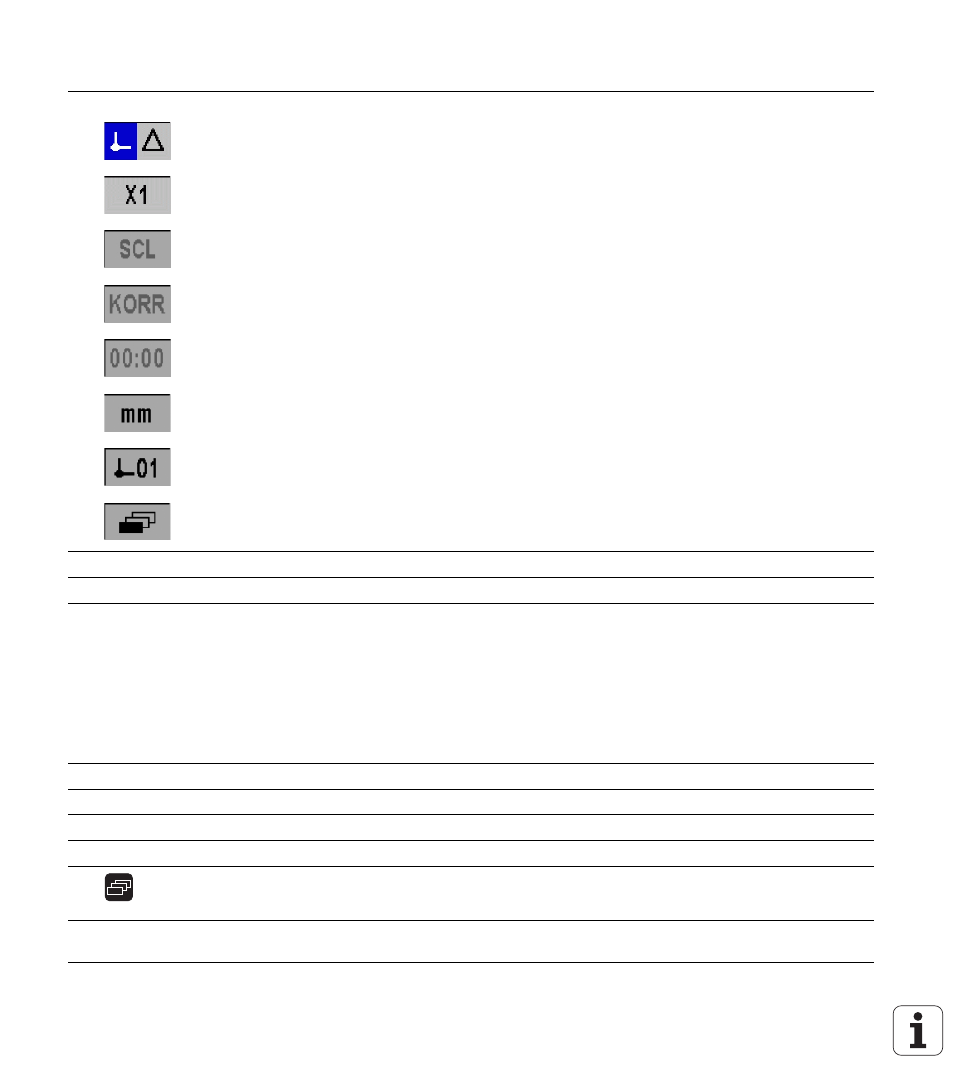

Строка состояния
Активный режим работы: фактическое значение, остаточный путь
Активный вход X1, X2 или сопряжения осей X1:X2
SCL черным шрифтом: активирован коэффициент масштабирования
KORR черным шрифтом: активирована компенсация погрешности для активной оси или для
сопряженных осей
Значение секундомера: если секундомер остановлен, то значение показано серым
mm, inch, GRD, GMS или rad: активные единицы измерения
Используемая в данный момент точка привязки: ND 287 позволяют работать с двумя точками
привязки
Отображение панели многофункциональных клавиш (Softkey), в которой вы сейчас находитесь
2
Отображение позиции: текущее значение длины, угла или другой величины
3
Строка указаний для отображения подсказок, ошибок или предупреждений
4
Индикация состояния:
< / = / >: эти три символа активируются, как только вы включаете режим сортировки
MIN, ACTL, MAX или DIFF: минимальное, текущее или максимальное зачение ряда измерений или
разница максимального и минимального значений
SET: символ мигает, если вы во время установки точки привязки вводите новое значение
REF: символ REF мигает, если для отображаемой оси вы еще не обнулили подключенный
инкрементальный датчик
5
и
6
Значения многофункциональных клавиш Softkey и их кнопки для выбора функций
1,2,3,4...
Кнопки с цифрами для ввода данных
ENTER
Кнопка ENTER для подтверждения ввода и возврата к предыдущему экрану
C
Кнопка C удаляет запись, квитирует сообщение об ошибке или возвращает вас к предыдущему экрану
Кнопка НАВИГАЦИИ для просмотра уровней клавиш Softkey
7
С помощью кнопок со стрелками ВВЕРХ или ВНИЗ можно перемещать курсор между полями формы
ввода данных или параметрами меню.
