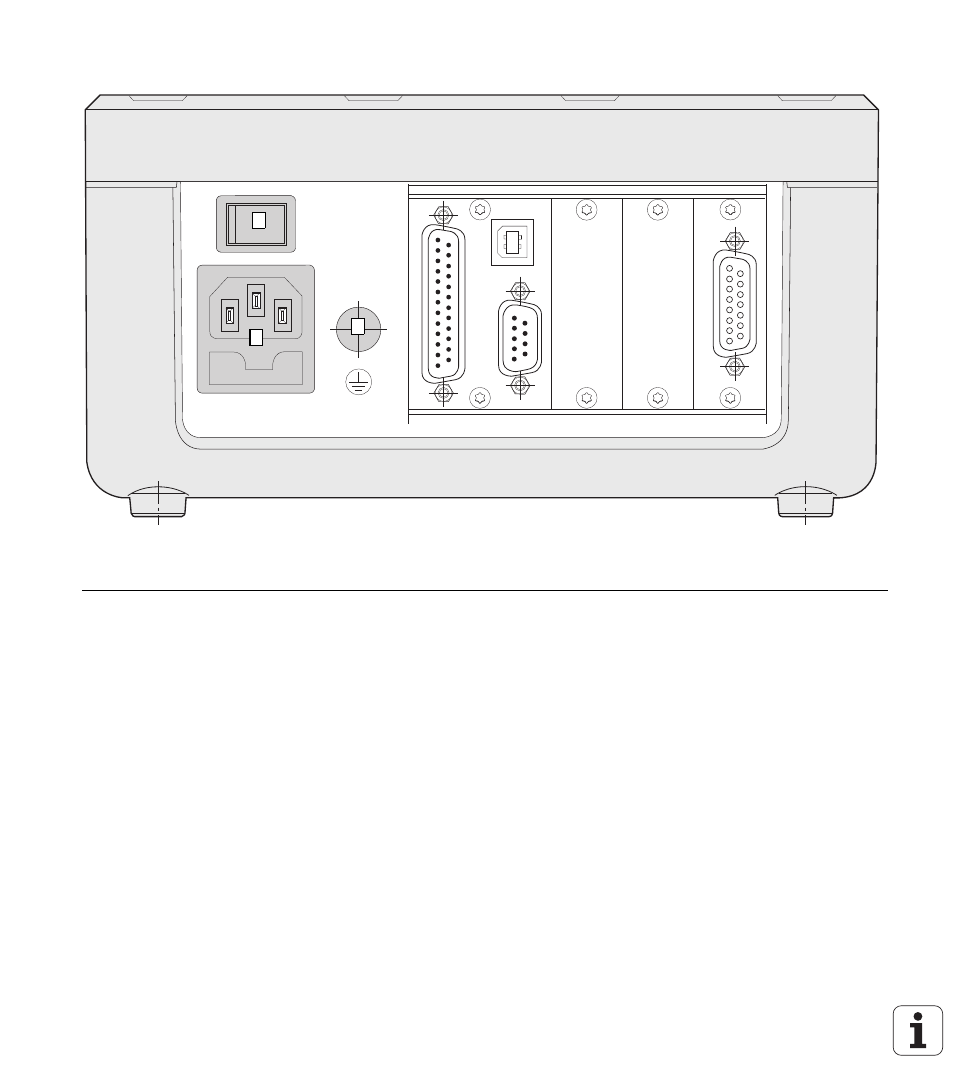

Задняя панель ND 287
Разъемы
1
Выключатель питания
2
Разъем питания с предохранителем
3
Земля (защитное заземление)
X1
Модуль измерительного датчика для подключения датчика HEIDENHAIN с интерфейсом 11 µAss,
1 Vss
или EnDat 2.2
Опция: аналоговый модуль для подключения аналогового сенсора
X2
Опция:
Модуль измерительного датчика для подключения датчика HEIDENHAIN с интерфейсом
11 µAss-, 1 Vss- или EnDat 2.2 для второй оси или
Аналоговый модуль для подключения аналогового сенсора, предпочтительнее датчика
температуры для компенасации погрешности оси
X26(X27)
Опция: Ethernet-модуль (100baseT) для соединения с сетью через TCP/IP-протокол
X32/X31
Два последовательных порта для передачи данных: V.24/RS-232-C (X31) и USB Тип B (UART, X32)
X41
Управляющие входы и выхода на Sub-D-разъеме
X1
X2
X26(X27)
X32/X31
X41
