46
I Работа с устройством цифровой индикации ND 287
I.5
Ря
д
из
мерений
и
статистиче
ск
ое
управ
л
ение
проце
ссо
м
Запуск и остановка ряда измерений
U
Выберите первый уровень Softkey в стандартном окне
U
Нажмите Softkey START MEAS. SERIES, чтобы запустить ряд
измерений. Если ND отображает Softkey START SPC на экране,
то в меню SPC вам необходимо изменить режим работы ND 287
на SERIES OF MEASUREMENTS (смотри „Переключение
режима работы” на странице 41). В случае, если вы настроили
ND 287 для двух осей, и вы не находитесь в режиме
отображения X1:X2, то после запуска ряда измерений ND
сохраняет значения обеих осей в одинаковые моменты
времени. Всего ND может сохранить до 10000 значений. На
экране, в строке подсказок, вы можете видеть счетчик
измеренных значений. Он показывает актуальное количество
измеренных значений из заданного общего количества,
например, 0/50
U
Переключение режима для отображаемого значения с
помощью Softkey SELECT DISPLAY возможно даже во время
измерения (смотри „Задание отображаемого значения во время
ряда измерений” на странице 45). В индикаторе состояния
выделяется выбранный режим отображения: MIN, ACTL, MAX
или DIFF
U
В любой момент времени вы можете остановить запись ряда
измерений с помощью Softkey STOP MEAS. SERIES. При
достижении заданного количества измеренных значений ND
автоматически остановит измерения.
Все важные настройки ряда измерений, а также возможности
анализа ранее записанных значений вы найдете в меню SERIES
OF MEASUREMENTS.

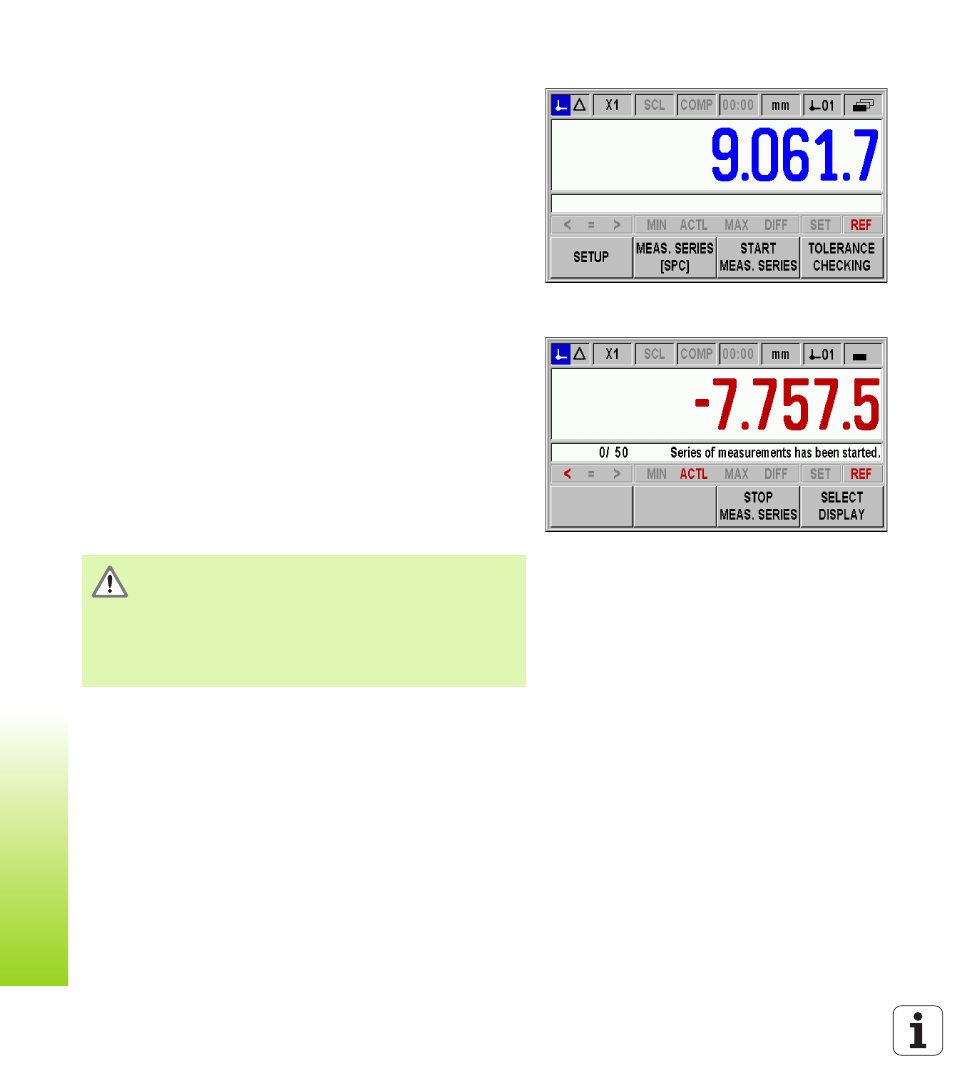

рис. I.44 Стандартный экран с 1 уровнем клавиш
Softkey
рис. I.45 Измерения запущены
При запуске ряда измерений ND 287 очищает
внутреннюю память MIN/MAX/DIFF и удаляет
значения ряда измерений, записанные в
предыдущий раз.
Запуск записи нового ряда измерений возможен
только после остановки записи ряда измерений,
выполняемой в данный момент.
