38 I Работа с устройством цифровой индикации ND 287
I.4 Job Setup (
Ра
б
о
ч
и
е
настройки
)
Переключающиеся сигналы
U В меню JOB SETUP с помощью кнопки со стрелкой ВНИЗ
выберите пункт меню SWITCHING SIGNALS, после нажатия
кнопки ENTER откроется форма ввода.
U Кнопкой Softkey ON/OFF можно деактивировать или
активировать точки переключения.
U Желаемые границы диапазона A1 и A2 вводятся с помощью
клавиатуры.
При достижении границы, заданной с помощью параметра,
переключается соответствующий выход. При этом выход A1
соответствует пину 15 Sub-D-разъема X41, а выход A2 - пину 16:
„ Пин 15 остается активным до тех пор, пока измеренное
значение больше или равно A1.
„ Пин 16 остается активным до тех пор, пока измеренное
значение больше или равно A2.
Для точки переключения ноль существует отдельный выход. При
значении индикации, равном нолю, УЦИ всегда активирует пин
14 Sub-D-разъема X41. Минимальная продолжительность
сигнала составляет 180 мс.
ND 287 постоянно контролирует сигнал измерения, входящую
частоту, передачу данных и т.д. и сообщает о возникающих
ошибках в строке подсказок. При возникновении ошибок, которые
могут повлиять на измерения или передаваемые данные, ND
активирует выход на пине 19. Этот выход остается активным до
тех пор, пока вы не квитируете ошибку. Таким образом
реализуется контроль ошибок во время автоматизированных
процессов.
Опасность для компонентов УЦИ!
„ Питающее напряжение внешних электрических
сетей должно соответствовать требованиям
стандарта EN 50178 для низковольтных сетей!
„ Индуктивные нагрузки должны обязательно
шунтироваться защитным диодом!
Используйте только экранированные кабели!
Соединяйте экран с корпусом разъема.

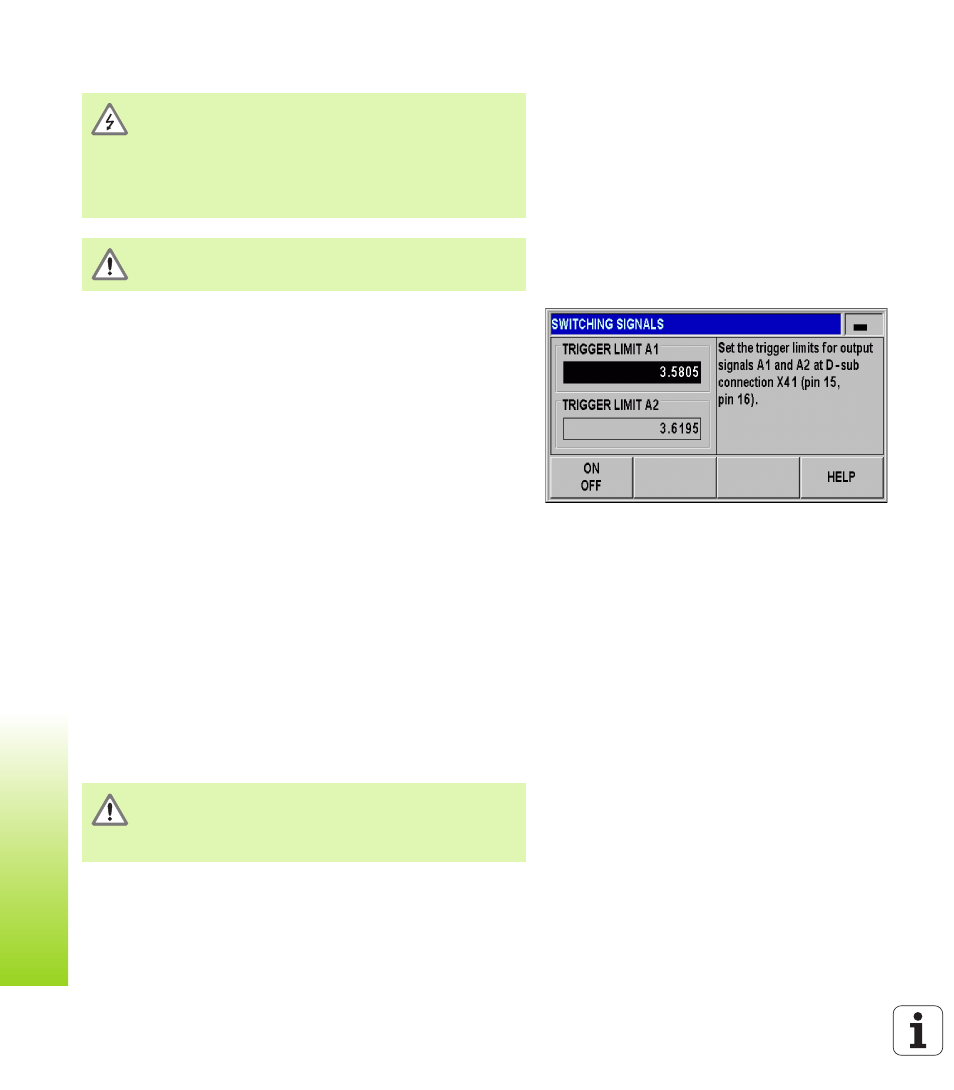

рис. I.31 Переключающиеся сигналы
В режиме остаточного пути релейные выходы A1
(пин 15) и A2 (пин 16) функционируют по-другому
(смотри „Релейные выходы Sub-D-разъема X41” на
странице 94)
