100 II Ввод в эксплуатацию, технические параметры
II.5
Интерф
ейс
данных
Последовательная передача данных с
помощью функции импорта и экспорта
Разъемы интерфейсов V.24/RS-232 (X31) и USB Тип B (UART,
X32) находятся на задней панели УЦИ. К этим разъемам можно
подключать следующие устройства (смотри „Распайка
соединительного кабеля” на странице 103):
„ Принтер с последовательным интерфейсом данных
„ Компьютер (ПК) с последовательным интерфейсом данных
Настройте необходимым образом параметры ND для передачи
данных (смотри „Настройка последовательного интерфейса” на
странице 84).
Для функций, поддерживающих передачу данных, ND 287
показывает на экране клавишу Softkey IMPORT/EXPORT.
Нажмите на эту клавишу Softkey, чтобы получить доступ к двум
функциям:
„ IMPORT для передачи данных с ПК
„ EXPORT для передачи данных в ПК или на принтер
Передача данных с ND 287 на принтер
Если вы хотите передать данные в принтер с помощью
последовательного интерфейса, нажмите Softkey EXPORT.
ND 287 передаст данные в формате ASCII таким образом, что
принтер сразу сможет их распечатать.
Передача данных с ND 287 в компьютер
Для обмена данными между ND 287 и ПК на компьютере должно
быть установлено специальное программное обеспечение,
например, HyperTerminal, входящий в стандартный пакет
Windows ®, или TNCremoNT. Программное обеспечение
TNCremoNT можно бесплатно получить в компании
HEIDEHNHAIN, скачав его с сайта www.heidenhain.ru → Cервис
и документация → Загрузка файлов → PC-Software.
Если вам необходима консультация, то обратитесь в ближайшее
представительство компании HEIDENHAIN. Это ПО обеспечивает
подготовку данных, посылаемых или принимаемых с помощью
последовательного интерфейса. Все данные передаются между
ND 287 и ПК в формате ASCII.
При передаче данных с ND 287 в ПК необходимо предварительно
подготовить компьютер к приему данных, чтобы ПК сохранил
полученные данные в файл. Для этого коммуникационная
программа настраивается таким образом, чтобы текстовые
данные в формате ASCII при передаче через COM-разъем
сохранялись в файл на ПК. Как только ПК готов к приему данных
вы запускаете передачу с помощью Softkey EXPORT на ND 287.

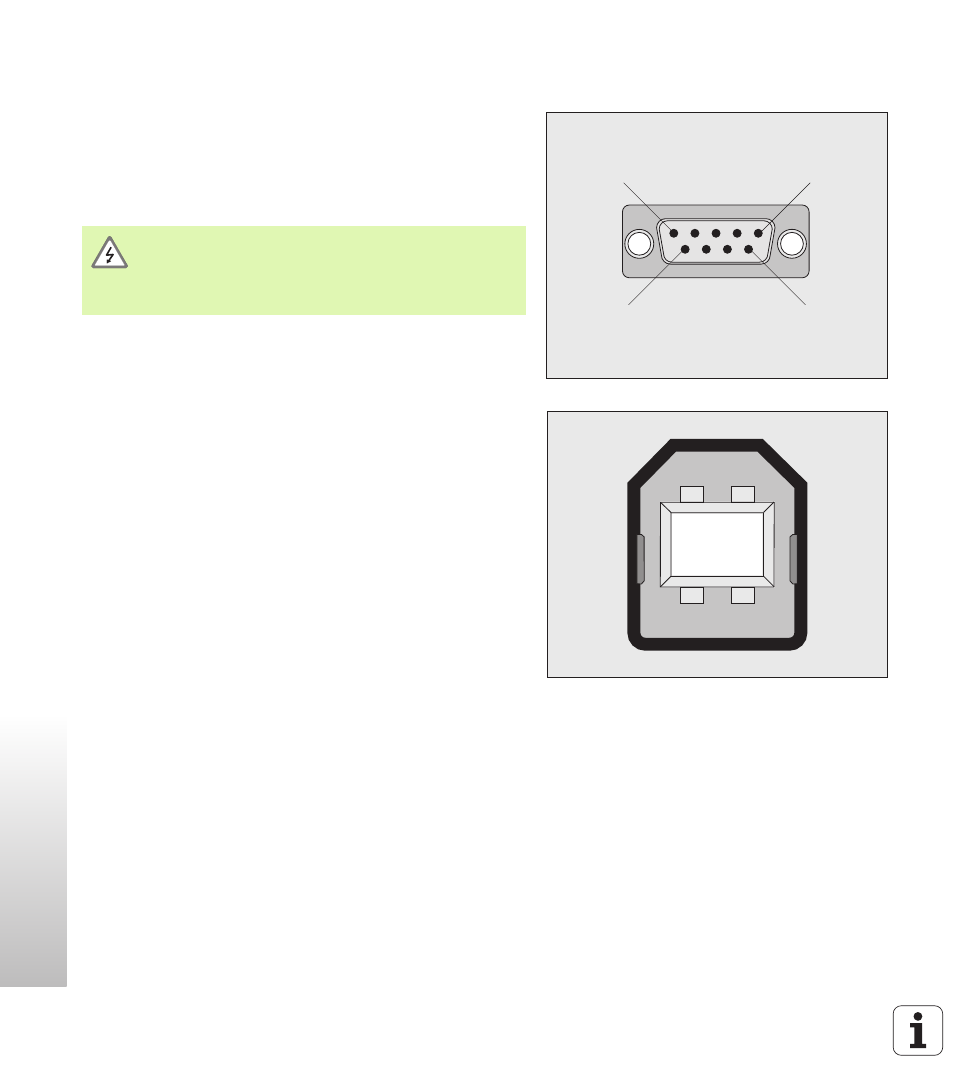

рис. II.64 Разъем для V.24/RS-232-C
рис. II.65 Розетка USB Тип В (UART)
1 5
6 9
1 2
4 3
Разъемы X31 и X32 отвечают требованиям по
надежной изоляции от сети по EN 50 178!
Разъемы соединяются или разъединяются только при
выключенном устройстве!
