I Работа с устройством цифровой индикации ND 287
I.5
Ря
д
из
мерений
и
статистиче
ск
ое
управ
л
ение
проце
ссо
м
Если вы выбрали Интервал выборки, то вы можете точно задать
его с помощью двух следующих параметров:
U
В поле TIME SLOT задается длительность ряда измерений по
времени в часах/минутах/секундах. Между отдельными
значениями вы можете перемещаться с помощью Softkey
←
и
→
.
Желаемое значение вводится с помощью клавиатуры.
Максимально возможная длительность измерения составляет
99 часов, 59 минут и 59 секунд.
U
В поле SAMPLING INTERVAL задается, через какой промежуток
времени сохраняется значение. С помощью Softkey DECREASE
или INCREASE вы можете выбрать следующие значения: от
20 мс до 80 мс с шагом 20 мс, от 100 мс до 900 мс с шагом 100
мс, от 1 с до 9 с с шагом 1 с и от 10 с до 60 с с шагом 10 с
U
ND 287 в зависимости от заданных параметров рассчитает,
сколько значений для вашего ряда необходимо измерить, и
отобразит их количество поле NO. MEAS. VALUES .

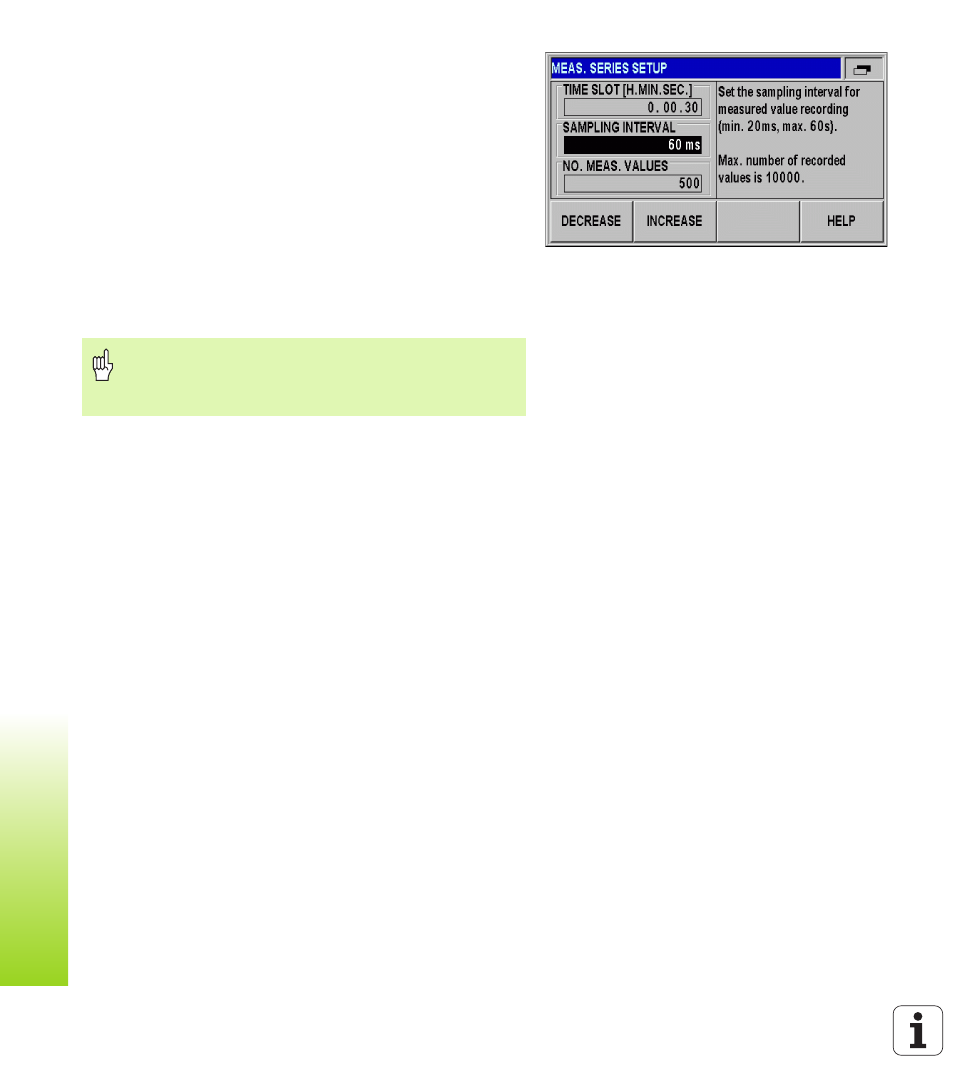

рис. I.40 Настройки ряда измерений
Вы можете сортировать измеренные значения и
отображать результат сортировки во время
измерения, чтобы при необходимости вмешаться
(смотри „Сортировка” на странице 56).
