Передача измеренных значений
С помощью функции передачи измеренных значений можно
передавать текущее значение индикации по последовательному
порту. Передача текущего значения индикации активируется
сигналом на Sub-D-разъеме X41, с помощью команды Control B
или при нажатии Softkey PRINT (смотри „Передача измеренных
значений” на странице 112).
Действие сигнала на передачу измеренных значений и на их
индикацию на экране вы можете задать следующим образом:
U
В меню JOB SETUP выберите пункт меню MEASURED VALUE
OUTPUT, после нажатия кнопки ENTER откроется форма ввода.
U
Нажмите клавишу Softkey DISPLAY FREEZE. Вы можете
выбрать из трех вариантов:
CONCURRENT DISPLAY: передача значений измерения не
влияет на индикацию. Отображаемое значение соответствует
текущему измеренному значению.
FROZEN/CONCURRENT DISPLAY: индикация
останавливается во время вывода значения измерения.
Значение на экране не изменяется, пока вход остается
активным.
FROZEN DISPLAY: индикация останавливается и
обновляется при каждой новой передаче данных измерения.
Примеры различных опций индикации вы найдете на рисунке
ниже.
Информацию о передачи измеренных значений вы найдете на
Стр. 112.

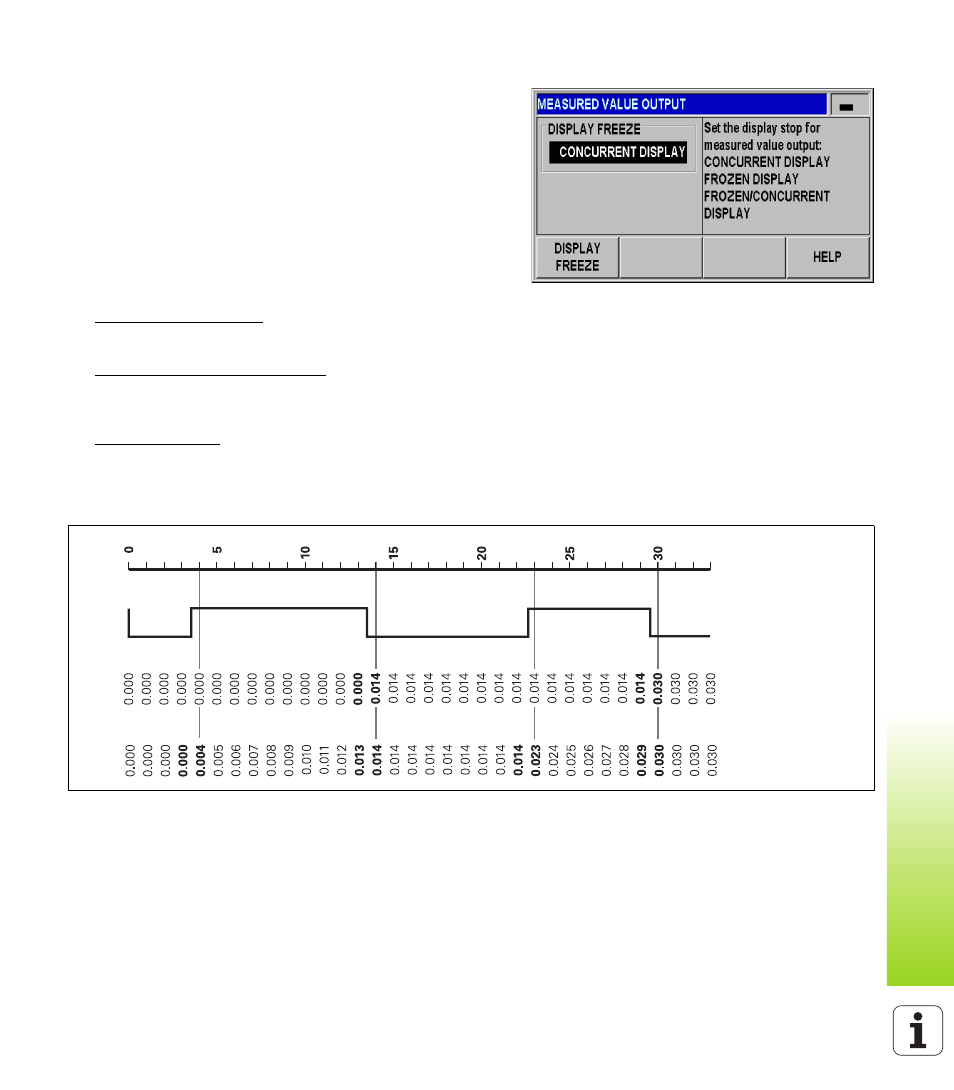

рис. I.32 Передача измеренных значений
1
2
3
4
1
Координата
2
Сигнал сохранения
3
Frozen display
4
Frozen/concurrent display
