66
II Ввод в эксплуатацию, технические параметры
II.1 M
онтаж
и
по
дк
лю
чение
к
се
ти
Профилактическое обслуживание и ремонт
Специальное профилактическое обслуживание не требуется. Для
очистки используйте сухую тряпку, не оставляющую ворс.
Подключение датчиков обратной связи
ND 287 может работать со следующими измерительными
датчиками:
Инкрементальные датчики с синусоидальным выходным
сигналом (интерфейсы 11 µA или 1 V)
Абсолютные датчики с двунаправленным интерфейсом
EnDat 2.2
Опция: аналоговый датчик с ±10 V-интерфейсом
Места для разъемов на обратной стороне УЦИ обозначены как X1
и X2.
Sub-D-разъем X1/X2 (15-пол., розетка) для следующих
входных сигналов:
Ремонт должен выполняться только
авторизированным и квалифицированным
персоналом!
Контактные данные наших сервисных отделов вы
найдете на последней странице данного
руководства.

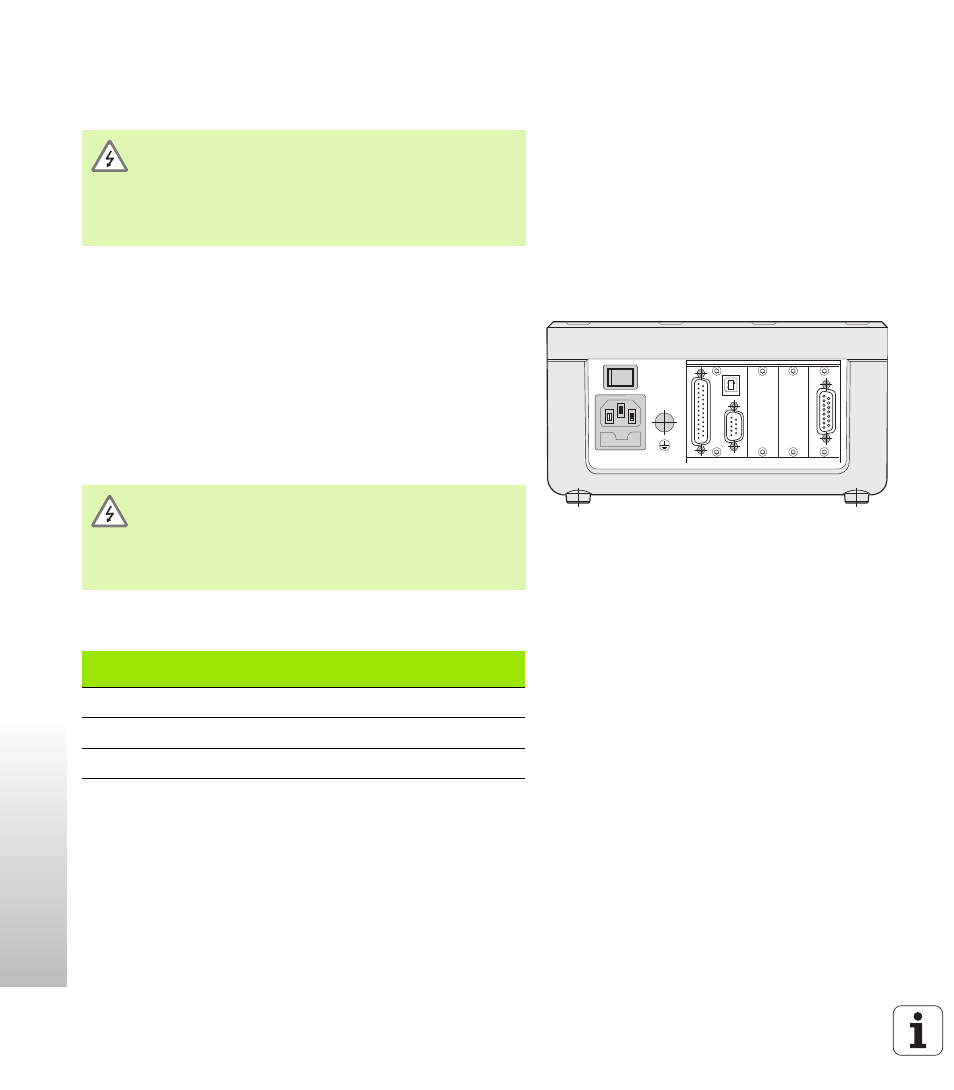

рис. II.5
Разъемы
X1
X2
X26
(X27)
X32/X31
X41
Разъемы X1 и X2 (опционально) отвечают
требованиям по надежной изоляции от сети по
EN 50 178!
Соединяйте или разъединяйте разъемы только при
выключенном УЦИ!
Входной сигнал
Макс. длина
кабеля
Макс. входная частота
11 µA
SS
30 м
100 кГц
1 V
SS
60 м
500 кГц
EnDat 2.2
100 м
-
