ND 287
139
II.10
Д
о
по
лнительные
у
стройств
а
Монтаж модулей дополнительных осей
При стандартной комплектации вы получаете модуль для
подключения измерительного датчика HEIDENHAIN с
интерфейсом 11 мкA
SS
, 1 V
SS
или EnDat 2.2 для оси X1. При
необходимости вы можете заменить этот модуль аналоговым
модулем. Для подключения модуля второй оси или для
подключения аналогового модуля в вашем распоряжении
находится вход X2. Для установки Ethernet-модуля используйте
вход X26(X27).
Монтаж или замена модулей:
U
Выключите ND 287 и отсоедините кабель питания
U
Открутите винты с крышки соответствующего входа
U
Снимите защитную крышку или выньте ненужный модуль
U
Вставьте новый модуль и затяните винты.
Опасность для пользователя и деталей прибора!
Монтируйте дополнительные модули только при
выключенном УЦИ!
Перед тем как открывать прибор необходимо
отсоединить кабель питания!

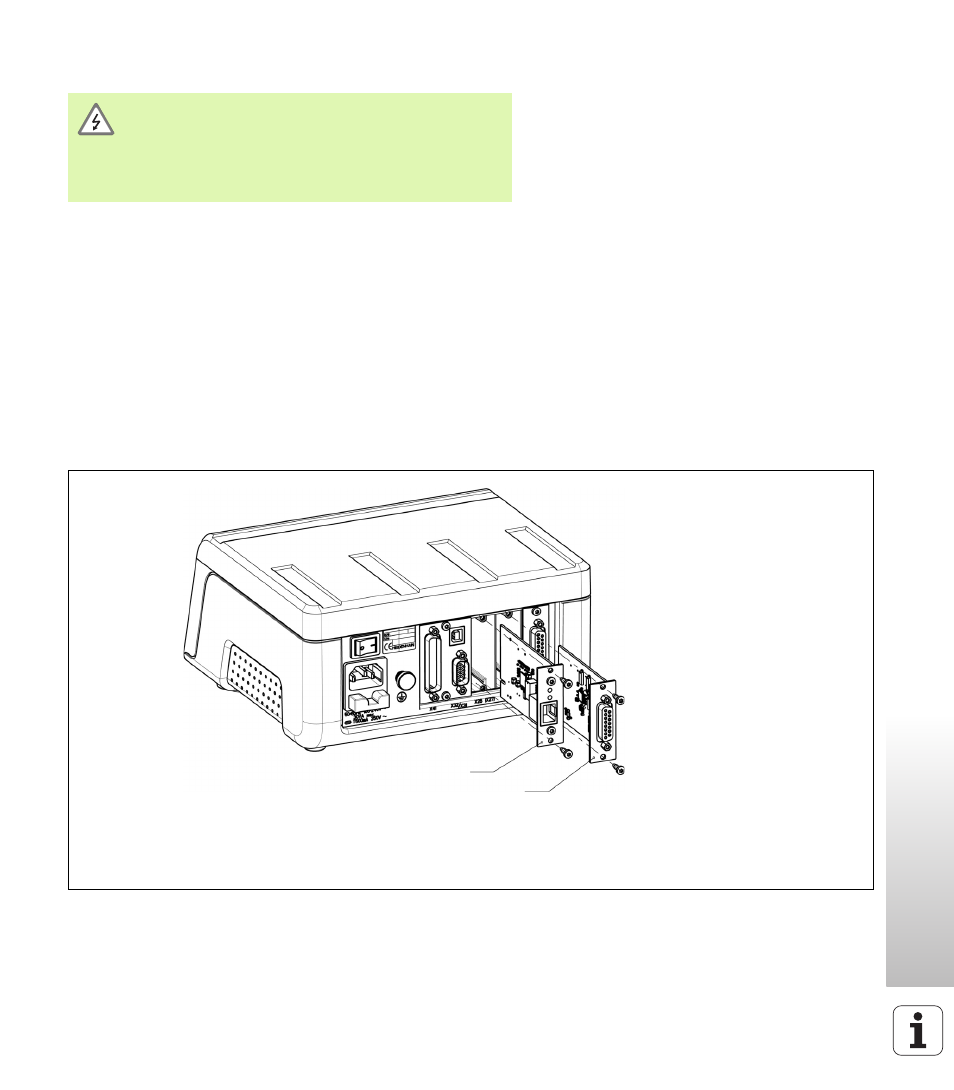

Монтаж модулей для подключения датчиков, аналоговых
датчиков или сети Ethernet
Ethernet-модуль
Модуль датчика
