90
II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Тест релейных входов
ND показывает вам список всех релейных входов Sub-D-разъема
X41 (смотри „Релейные входы Sub-D-разъема X41” на странице
92). В таблице приведены пины с их номером и серой или зеленой
точкой, а также с их текущим состоянием HIGH или LOW.
Следующим образом вы можете проверить функционирование
входов X41:
U
Переключите пин в активное состояние (=LOW). При
правильной работе серая точка загорится зеленым цветом, и
состояние изменится на LOW.
Опасность для компонентов УЦИ!
Питающее напряжение внешних электрических
сетей должно соответствовать требованиям
стандарта EN 50178 для низковольтных сетей!
Индуктивные нагрузки должны обязательно
шунтироваться защитным диодом!
Используйте только экранированные кабели!
Соединяйте экран с корпусом разъема.

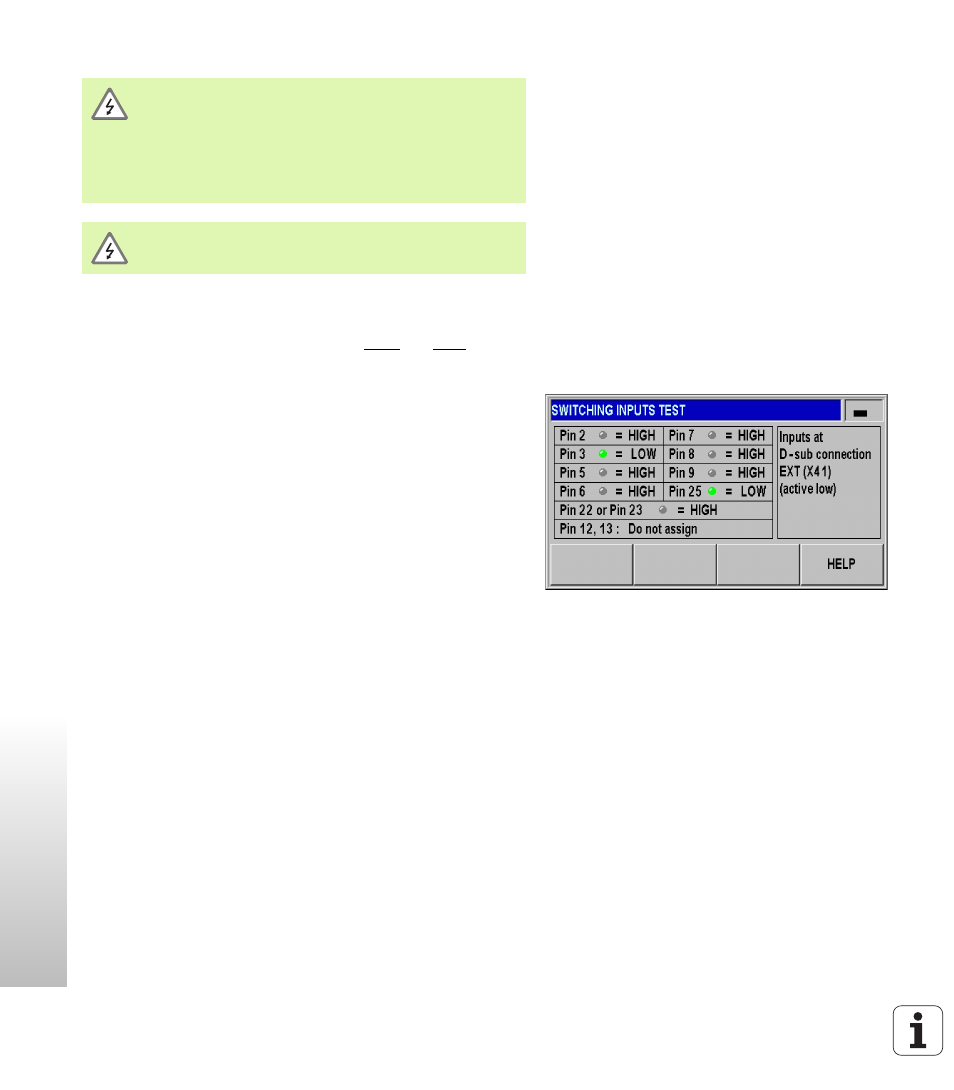

рис. II.53 Тест релейных входов
