II.5
Интерф
ейс
данных
Распайка соединительного кабеля
Распайка соединительного кабеля зависит от подключаемого
устройства (смотри техническую документацию внешнего
устройства).
Полная распайка кабеля V.24/RS-232-C (X31)
Связь ND 287 и ПК возможна, только если они соединены друг с
другом последовательным кабелем.
Кабель для передачи данных V.24/RS-232-C
Sub-D-разъем (розетка) 9-пол./Sub-D-разъем (розетка) 9-пол.:
Id.-Nr. 366964-xx:
Уровень сигнала

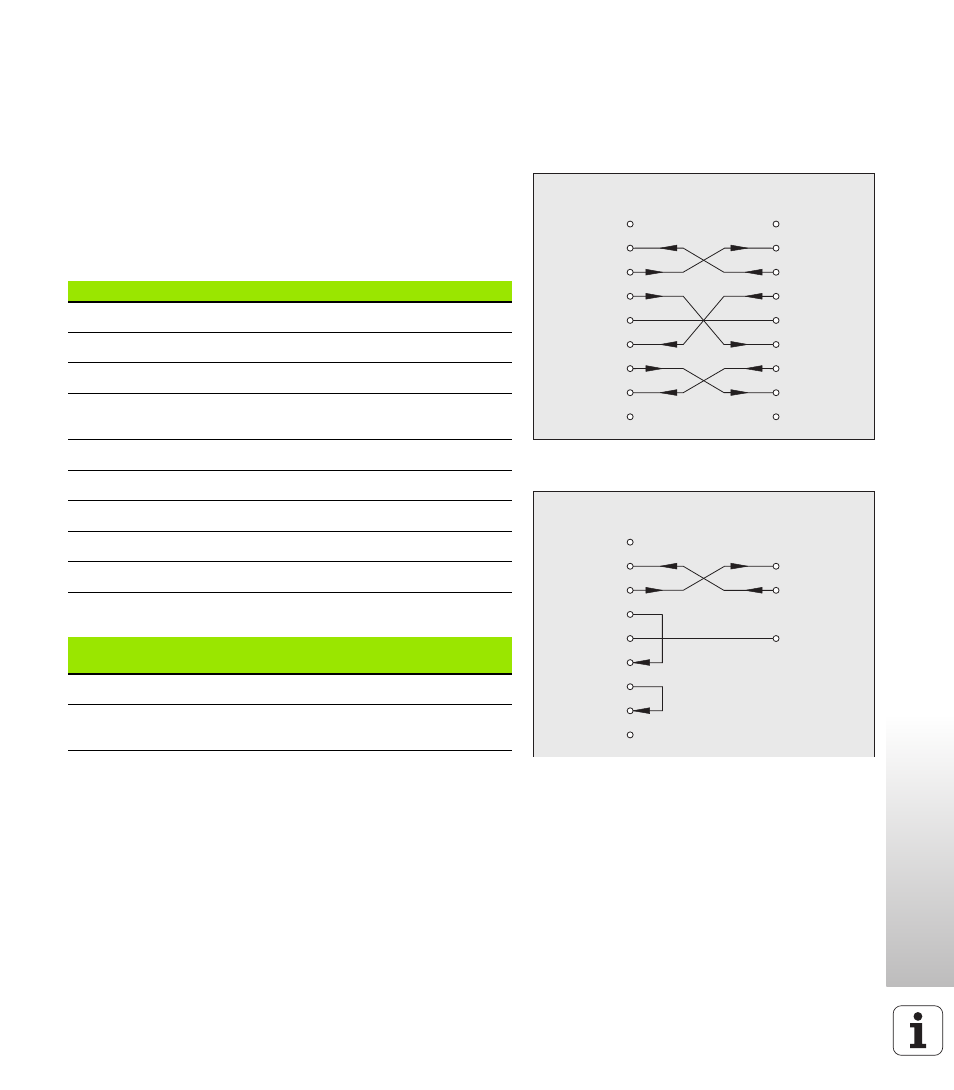

рис. II.67 Распайка последовательного разъема с
квитированием
рис. II.68 Распайка последовательного разъема
без квитирования
NC 1
RxD 2
TxD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
NC 9
1 NC
2 RxD
3 TxD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 NC
ND 28x
D9
NC 1
RxD 2
TxD 3
DTR 4
GND 5
DSR 6
RTS 7
CTS 8
NC 9
2 RxD
3 TxD
5 GND
ND 28x
D9
Пин
Название
Функция
1
Не занят
2
RXD
Передаваемые данные
3
TXD
Получаемые данные
4
DTR
Сигнал готовности к
передаче данных
5
SIGNAL GND
6
DSR
Источник данных готов
7
RTS
Запрос на передачу
8
CTS
Разрешение на передачу
9
Не занят
Сигнал
Уровень сигнала
„1“= „активный“
Уровень сигнала
„0“= „неактивный“
TXD, RXD
от –3 В до –15 В
от + 3 В до + 15 В
RTS, CTS
от + 3 В до + 15 В
от –3 В до –15 В
