ND 287
19
I.2
Основы
по
зициониров
ания
Инкрементальные датчики измерения
положения
Инкрементальные датчики линейных и угловых перемещений
производства HEIDENHAIN преобразуют перемещения,
например, измерительного щупа в электрические сигналы.
Устройство цифровой индикации, такое как ND 287, анализирует
эти сигналы, рассчитывает фактическую позицию щупа и
отображает ее в виде цифр на дисплее.
При отключении электропитания теряется связь между
положением рабочих органов станка и значением индикации. Как
только питание возобновляется, оператор может восстановить
эту связь с помощью референтных меток датчиков и автоматики
РЕФ (REF) ND 287.
Абсолютные датчики измерения положения
Абсолютные датчики линейных и угловых перемещений
производства фирмы HEIDENHAIN сразу после включения
передают в устройство индикации абсолютное значение
положения. Таким образом, сразу после включения станка
восстанавливается связь между фактической позицией и
положением датчика, например, измерительного щупа.
Абсолютное значение положения измерительный датчик
определяет по шкале (смотри рис. I.8) и передает это значение по
последовательному двунаправленному интерфейсу EnDat 2.2 в
устройство цифровой индикации.

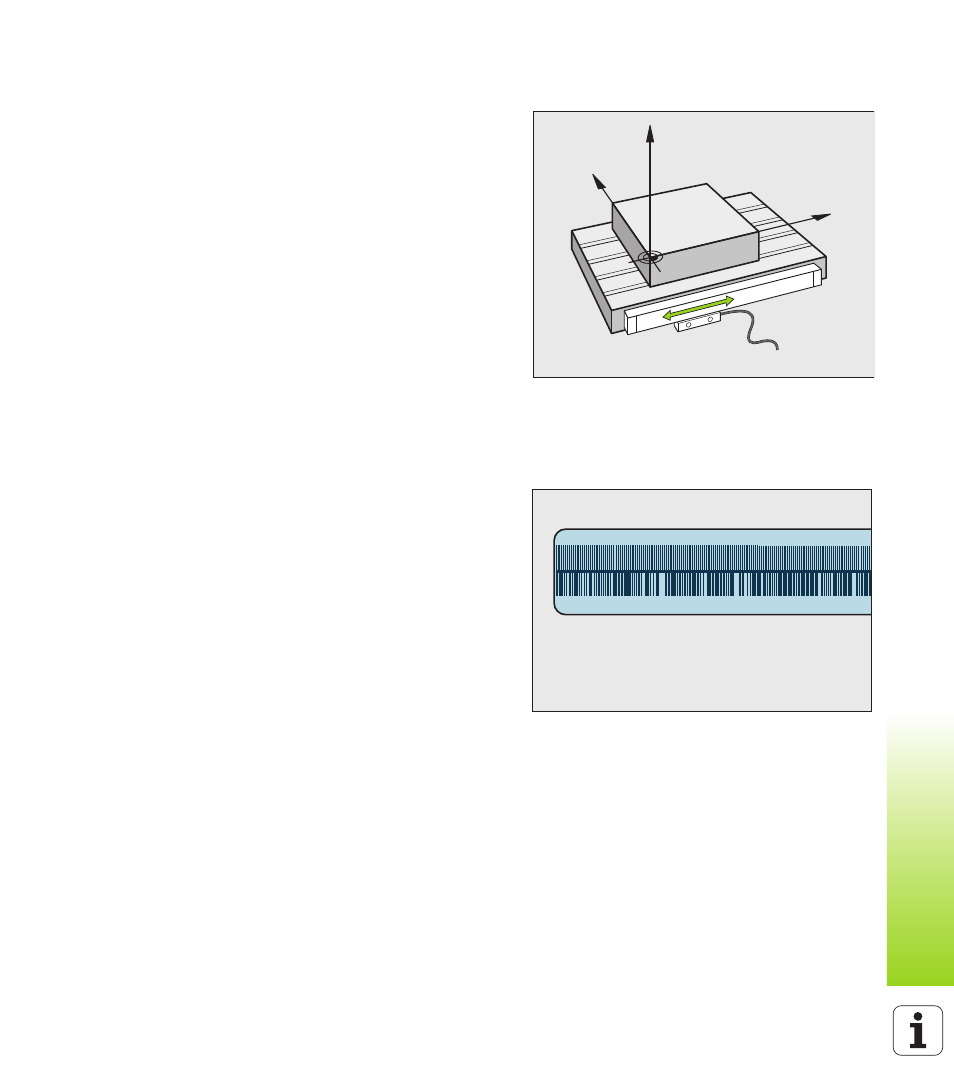

рис. I.7 Датчик линейных перемещений,
например, для оси X
Y
X
Z
рис. I.8 Шкала абсолютного датчика линейных
перемещений
