I Работа с устройством цифровой индикации ND 287
I.5
Ря
д
из
мерений
и
статистиче
ск
ое
управ
л
ение
проце
ссо
м
Настройка SPC
Вызовите подменю SPC SETUP, чтобы задать параметры SPC:
U
Вызовите меню SPC
U
Выберите SPC SETUP. После этого вы окажетесь в подменю
SPC SETUP. Здесь в вашем распоряжении находятся
следующие пункты меню для настройки параметров:
SAMPLES
TOLERANCES
CONTROL LIMITS
STATISTICAL DISTRIBUTION
RECORD VALUES
Далее вы найдете подробные объяснения этих команд меню.
Samples (выборочные пробы)
Вызов формы ввода SAMPLES:
U
В подменю SPC SETUP выберите пункт меню SAMPLES, после
нажатия кнопки ENTER откроется форма ввода
U
В поле NUMBER OF SAMPLES с помощью клавиатуры введите
количество и подтвердите ввод кнопкой ENTER. Количество
выборочных проб может быть от 2 до максимум 100
U
В поле DATA PER SAMPLE с помощью клавиатуры введите
количество измерений в одной пробе. Подтвердите ввод с
помощью кнопки ENTER. В одной выборочной пробе
допускается от 3 до 10 значений измерений
U
При изменении введенных значений на экране появляется
предупреждение. Чтобы принять изменения, ND должен
удалить сохраненные кадры данных в FIFO-памяти.
Подтвердите ввод кнопкой ENTER или отмените операцию с
помощью кнопки C.

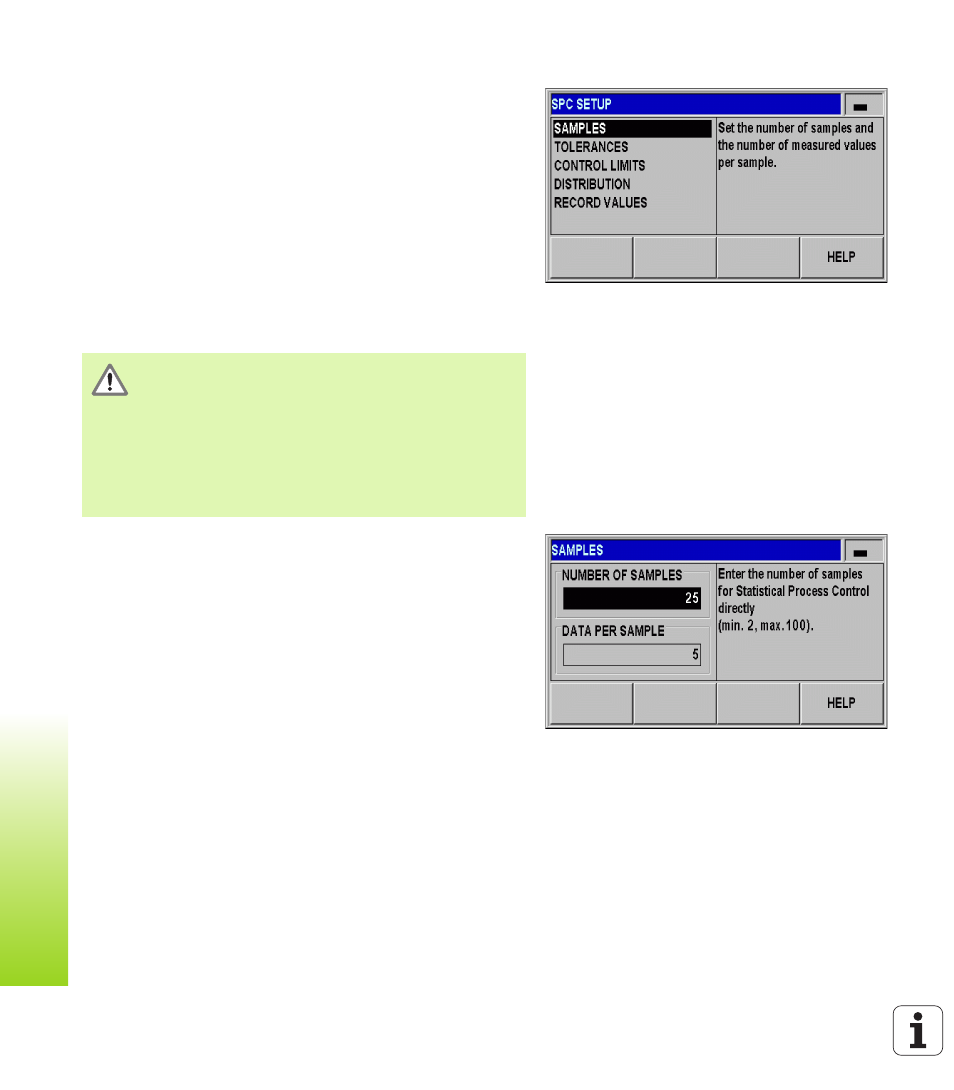

рис. I.53 Подменю Настройка SPC
С помощью параметров для выборочных проб вы
задаете общее количество значений измерений для
статистического управления.
При изменении введенных значений на экране
появляется предупреждение. Чтобы принять
изменения, ND должен удалить сохраненные
кадры данных в FIFO-памяти. Подтвердите ввод
кнопкой ENTER или отмените операцию с помощью
кнопки C.
рис. I.54 Выборочные пробы (Samples)
