ND 287 31
I.4 Job Setup (
Ра
б
о
ч
и
е
настройки
)
Установка точки привязки
При установке точки привязки вы присваиваете известной
позиции определенное значение индикации. Устройство
цифровой индикации ND 287 позволяет устанавливать две точки
привязки.
Во время работы вы можете легко изменить отображаемое
значение положения оси, присвоив ему ноль, сохраненное или
новое значение.
Задание значения индикации для одной или двух осей в
режиме отображения X1 и X2
U Выберите уровень Softkey 3 в стандартном окне.
U Выберите режим отображения X1 или X2 (смотри „Режимы
отображения осей” на странице 27).
U При необходимости с помощью Softkey DATUM выберите точку
привязки.
U Для обнуления значения индикации нажмите Softkey RESET
или пошлите сигнал на пин 2 разъема X41. Также вы можете
нажать кнопку 0 на клавиатуре и подтвердить ввод кнопкой
ENTER.
U Для задания произвольного значения индикации введите новое
значение используя клавиатуру. Индикатор состояния SET
будет мигать красным. Подтвердите введенное значение
кнопкой ENTER.
U Чтобы установить в качестве отображаемого значение
заданное ранее значение точки привязки (смотри „Значение
точки привязки” на странице 36): нажмите Softkey PRESET.
Также для этого вы можете послать сигнал на пин 3 разъема
X41.
В режиме остаточного пути релейные выходы A1
(пин 15) и A2 (пин 16) функционируют по-другому
(смотри „Релейные выходы Sub-D-разъема X41” на
странице 94)

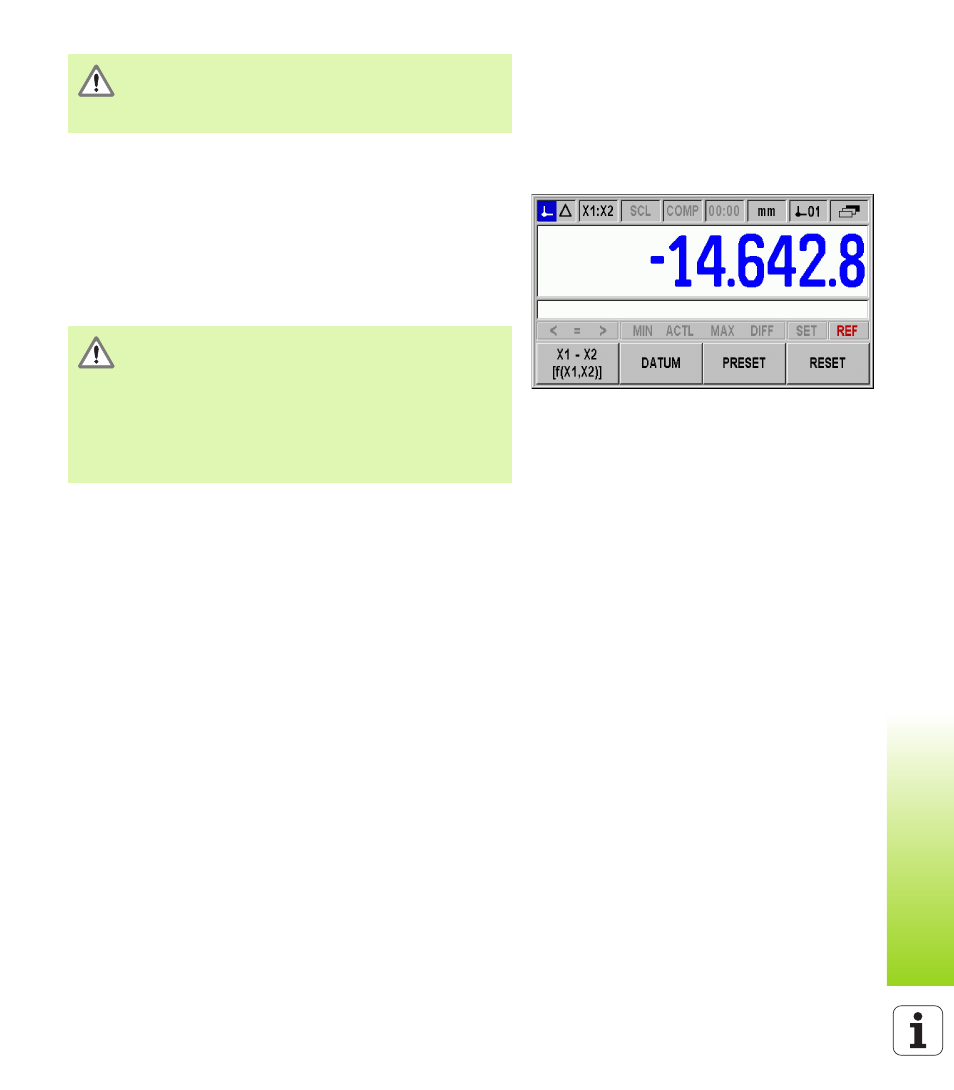

рис. I.20 Стандартный экран с 3 уровнем клавиш
Softkey
Если вы выбираете функцию RESET, то вы
сбрасываете в ноль активную точку привязки в точке, в
которой ось находится в данный момент:
„ если при этом активен режим фактического
значения, то УЦИ отобразит на экране ноль
„ если же активен режим остаточного пути, то УЦИ
покажет оставшийся до заданной позиции путь
относительно новой точки привязки.
