72 II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Инкрементальный датчик угловых перемещений
U В поле SIGNAL PERIOD введите количество периодов сигнала
на оборот (360°) (смотри „Параметры измерительных датчиков”
на странице 97). Нажмите кнопку со стрелкой ВНИЗ для выбора
следующего параметра
U В поле REFERENCE MARK с помощью клавиатуры введите
количество референтных меток на оборот (360°): 0
соответствует NONE, 1 - SINGLE, и т.д.
U В поле EXTERNAL REF с помощью Softkey ON/OFF вы можете
задать, должен ли пин 25 разъема X41 быть активным. С
помощью этого пина возможно активировать или отключить
режим обнуления. Таким образом вы меняете текущее
состояние
U В поле COUNT DIRECTION с помощью Softkey POSITIVE/
NEGATIVE задается направление счета. Если направление
перемещения соответствует направлению счета, необходимо
выбрать POSITIVE. Если нет, то необходимо выбрать
NEGATIVE
U В поле ERROR MONITOR с помощью Softkey ERROR задается,
должен ли ND отслеживать ошибки счета и отображать их. Для
контроля ошибок ERROR MONITOR вы можете выбрать одну из
следующих настроек: OFF, FREQUENCY, CONTAMINATION или
FRQ.+CONTAMINATION. При появлении сообщения об ошибке
квитируйте его кнопкой C.
Ошибки датчика возникают из-за загрязнений или превышения
частоты:
„ При загрязнении (Contamination) сигнал не достигает
заданной границы.
„ При ошибках частоты (Frequency errors) частота сигнала
превышает заданную границу.

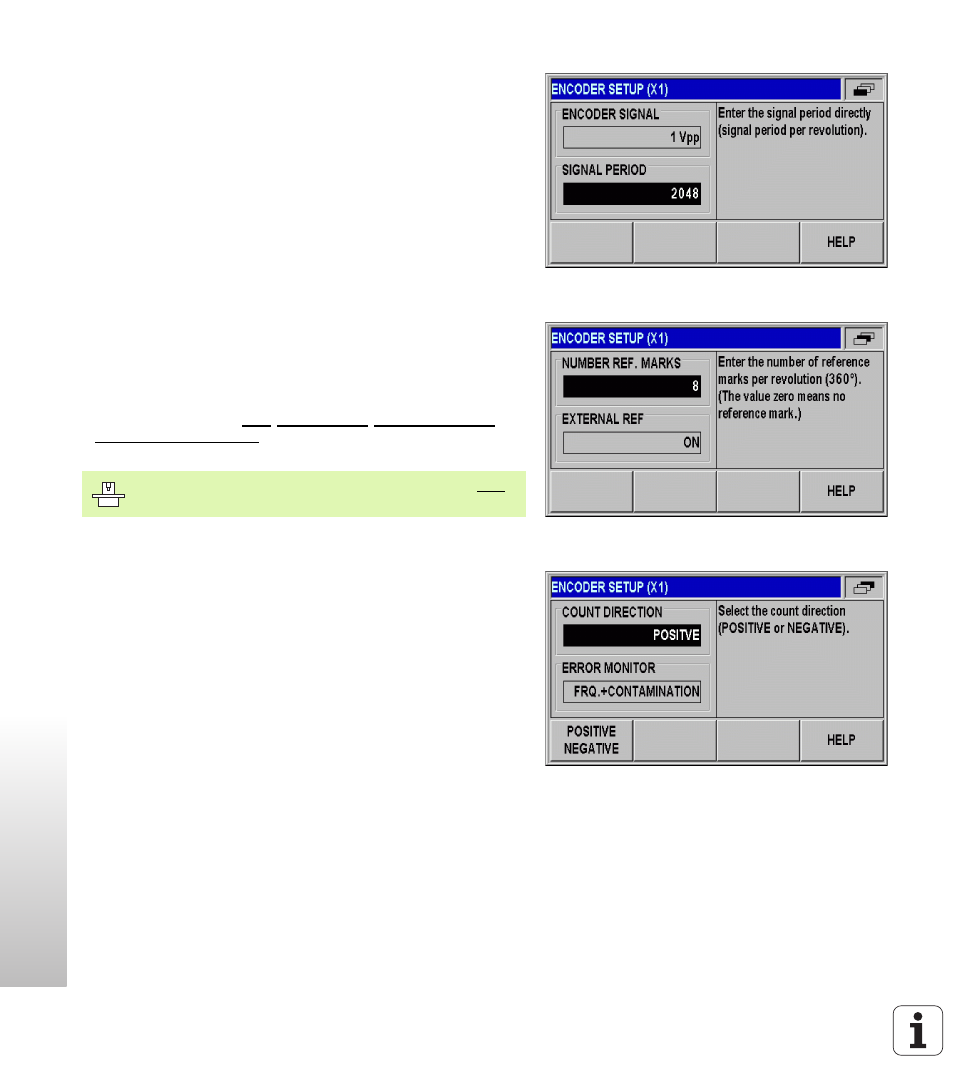

рис. II.13 Форма ввода инкрементального датчика
угловых перемещений
рис. II.14 Форма ввода инкрементального датчика
угловых перемещений
рис. II.15 Форма ввода инкрементального датчика
угловых перемещений
Установите в поле ERROR MONITOR настройку OFF,
тогда ND 287 будет игнорировать ошибки датчика.
