ND 287
35
I.4 Job Setup (
Ра
б
о
ч
и
е
настройки
)
Масштабирование
Коэффициент масштабирования служит для уменьшения или
увеличения детали. Все перемещения датчика обратной связи
умножаются на этот коэффициент:
Коэффициент 1.0 представляет деталь в размерах, заданных
на чертеже.
Коэффициент > 1 увеличивает деталь.
Коэффициент < 1 уменьшает деталь.
Задание коэффициента масштабирования:
U
В меню JOB SETUP выберите пункт меню SCALE FACTOR,
после нажатия кнопки ENTER откроется форма ввода.
U
Кнопкой Softkey ON/OFF можно деактивировать активный
коэффициент масштабирования.
U
При активированном коэффициенте масштабирования с
помощью клавиатуры вводится числовое значение, не равное
нолю. Это число может лежать в диапазоне от 0.100000 до
10.000000. Если коэффициент масштабирования не равен 1, то
в строке состояния черным шрифтом выделяется символ SCL.
Настройки коэффициента масштабирования сохраняются при
выключении ND.

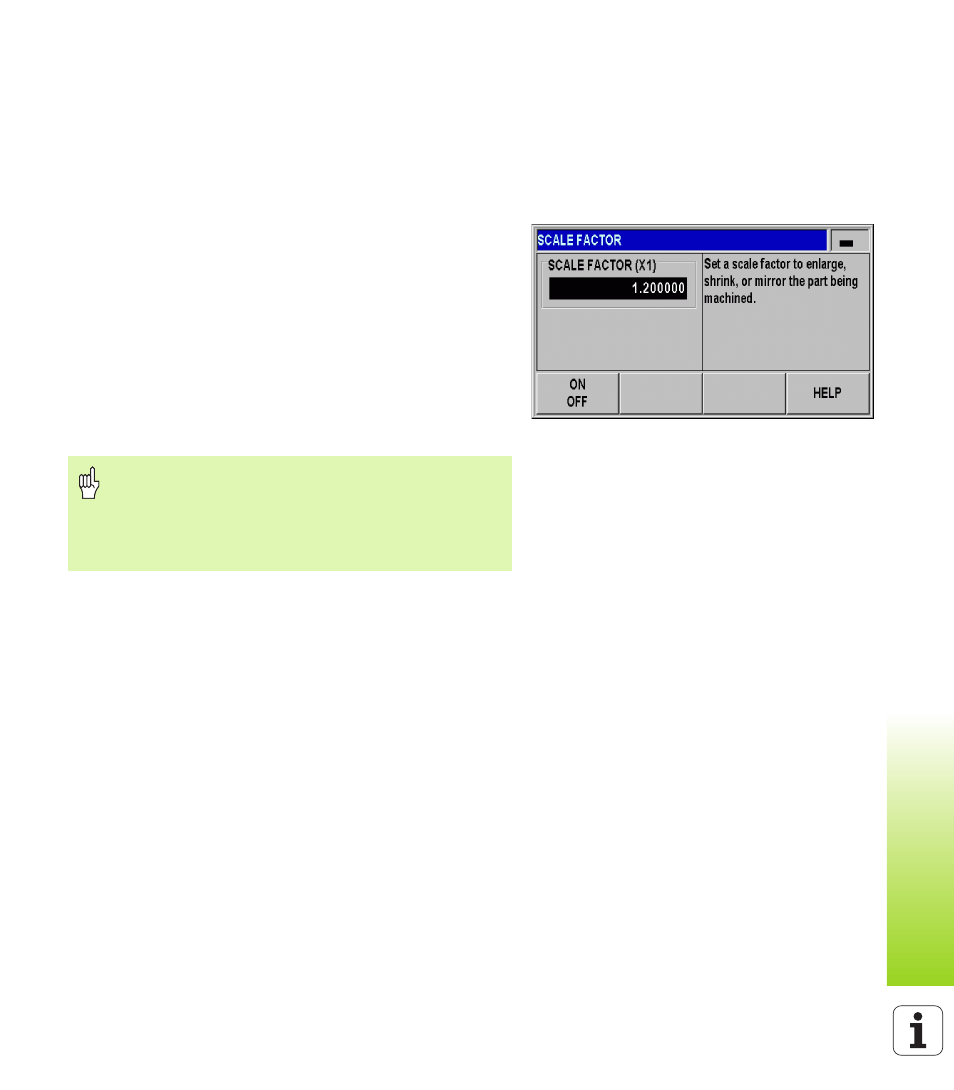

рис. I.26 Коэффициент масштабирования
Пункт меню scale factor активен только для датчиков
линейных перемещений.
Зеркальное отображение: при вводе значения
коэффициента –1,00 деталь будет отражаться
зеркально. Зеркальное отображение детали и ее
масштабирование можно выполнять одновременно.
