32
I Работа с устройством цифровой индикации ND 287
I.4 Job Setup (
Ра
б
о
ч
и
е
настройки
)
Задание значения индикации для двух осей в режиме X1:X2
(касается X1+X2, X1-X2, f(X1,X2))
U
Выберите уровень Softkey 3 в стандартном окне.
U
Выберите режим отображения X1:X2 (смотри „Режимы
отображения осей” на странице 27).
U
При необходимости с помощью Softkey DATUM выберите точку
привязки.
U
Для обнуления значения индикации обеих осей нажмите
Softkey RESET или пошлите сигнал на пин 2 разъема X41.
Также вы можете нажать кнопку 0 на клавиатуре и
подтвердить ввод кнопкой ENTER. В зависимости от
запрограммированной формулы для сопряженных осей на
экране не обязательно должен отобразиться ноль.
U
Для задания произвольного значения оси X1 введите новое
значение используя клавиатуру. Индикатор состояния SET
будет мигать красным. Подтвердите введенное значение
кнопкой ENTER. Значение оси X2 ND автоматически установит
равным нолю.
U
Чтобы установить в качестве значения оси X1 заданное ранее
значение точки привязки (смотри „Значение точки привязки” на
странице 36): нажмите Softkey PRESET. Значение оси X2 ND
автоматически установит равным нолю. Также для этого вы
можете послать сигнал на пин 3 разъема X41.

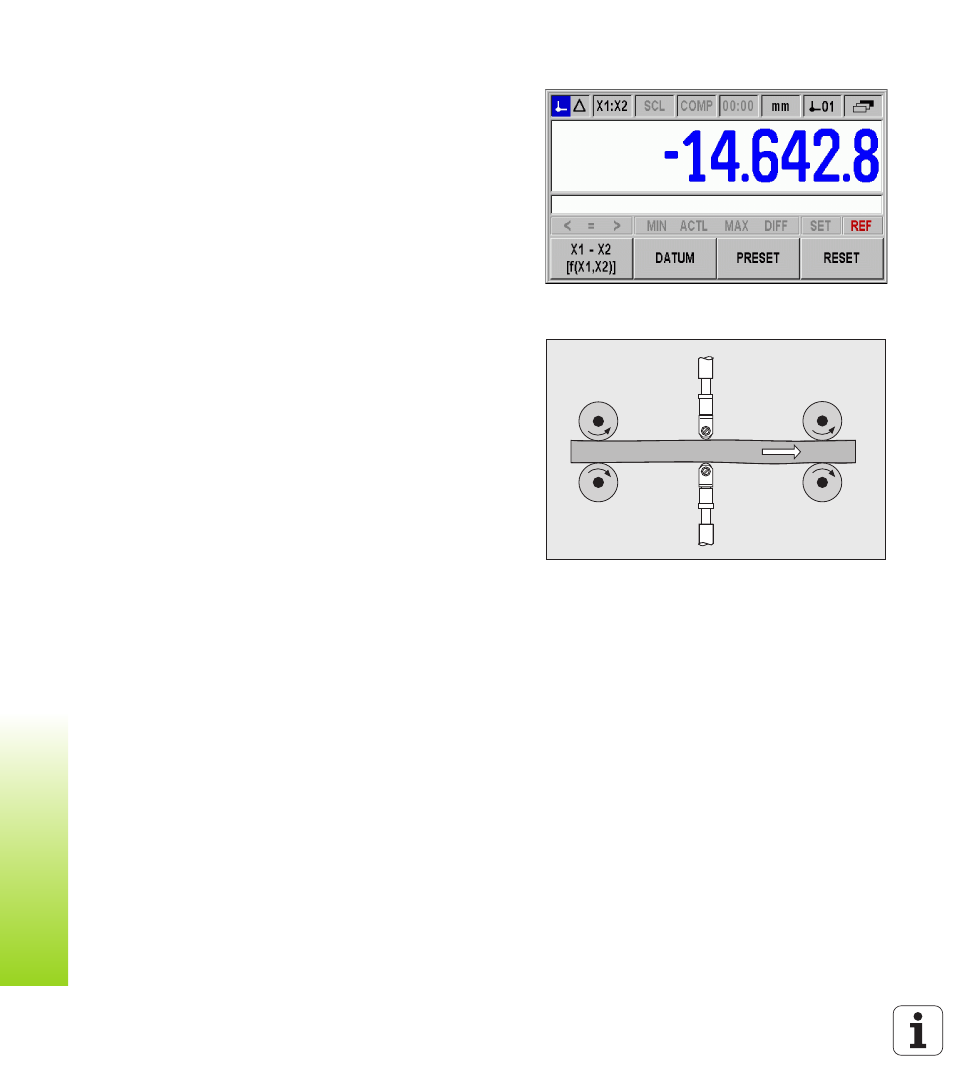

рис. I.21 Стандартный экран с 3 уровнем клавиш
Softkey
рис. I.22 Индикация суммы или разницы
