ND 287
33
I.4 Job Setup (
Ра
б
о
ч
и
е
настройки
)
Вызов меню JOB SETUP
ND 287 имеет следующие меню для на настройки параметров:
JOB SETUP (РАБОЧИЕ НАСТРОЙКИ) и INSTALLATION SETUP
В меню JOB SETUP параметры настраиваются для
удовлетворения требованиям каждой конкретной обработки.
В меню INSTALLATION SETUP задаются параметры индикации,
датчиков и связи (смотри „Меню INSTALLATION SETUP” на
странице 68).
Вызов меню JOB SETUP:
U
Нажмите Softkey SETUP, после чего вы окажетесь в меню JOB
SETUP.
В меню JOB SETUP в вашем распоряжении находятся следующие
клавиши Softkey (смотри рис. I.23):
JOB SETUP
Эта Softkey предоставляет оператору возможность доступа к
параметрам меню INSTALLATION SETUP (смотри „Меню
INSTALLATION SETUP” на странице 68).
IMPORT/EXPORT
Настройки параметров можно импортировать или
экспортировать с помощью последовательного порта. (Смотри
„Последовательная передача данных с помощью функции
импорта и экспорта” на странице 100). Нажмите на эту клавишу
Softkey, чтобы получить доступ к двум другим клавишам Softkey:
U
нажмите IMPORT для передачи параметров с ПК
U
нажмите EXPORT для передачи текущих параметров в ПК
U
нажмите кнопку C для завершения операции
HELP
С помощью этой Softkey вызывается встроенная помощь.
С помощью кнопки НАВИГАЦИИ
вы можете быстро
переключаться между страницами с пунктами меню. Кнопки со
стрелками ВВЕРХ и ВНИЗ помогут выбрать необходимы пункт
меню, а при нажатии на кнопку ENTER откроется форма ввода и
отображения данных.
Более подробное описание пунктов меню приведено далее.

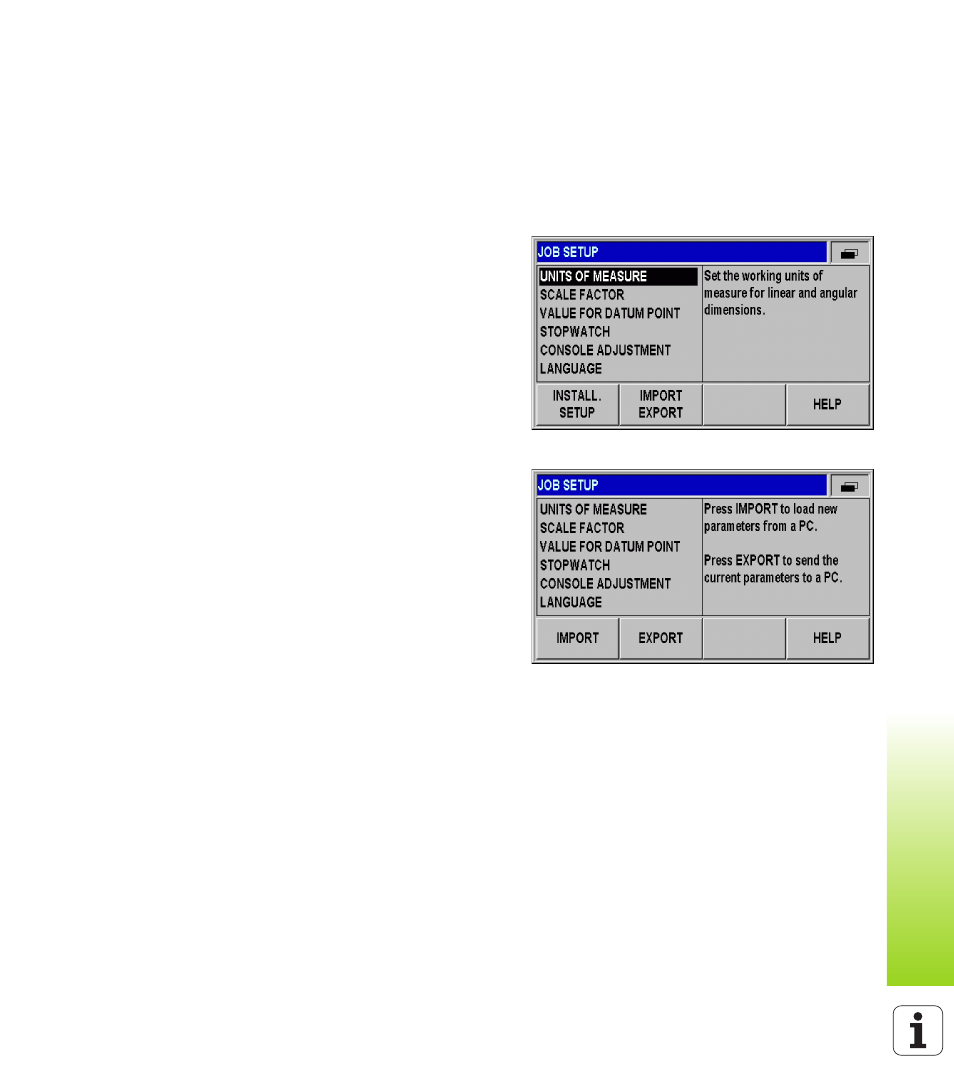

рис. I.23 Меню JOB SETUP
рис. I.24 Меню JOB SETUP
