80
II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Компенсация нелинейной погрешности
Если сравнительные измерения показывают изменяющуюся
ошибку, то необходимо использовать компенсацию нелинейной
погрешности. ND 287 поддерживает до 200 точек коррекции на
ось. Компенсация погрешности между двумя соседними точками
осуществляется путем линейной интерполяции. Вы должны
определить необходимые значения компенсации и ввести их в
таблицу компенсации.
Для угловых датчиков ND 287 жестко задает 180 точек
коррекции каждые 2°.
Задание компенсации нелинейной погрешности:
U
В меню INSTALLATION SETUP выберите ERROR
COMPENSATION
U
Если в форме ввода COUNTER SETTINGS в поле APPLICATION
вы выбрали две оси, появится список доступных входов для
датчиков с названием INPUT X1 и X2
U
Выберите вход, для которого вы хотите задать компенсацию
U
С помощью Softkey ERROR COMP. выберите тип компенсации
NON-LINEAR.
Компенсацию нелинейной погрешности вы можете
установить для датчиков с референтной меткой,
для абсолютных или аналоговых датчиков.
Чтобы компенсация нелинейной погрешности стала
активной, сначала необходимо пересечь
референтные метки. В противном случае эта
компенсация не действует.

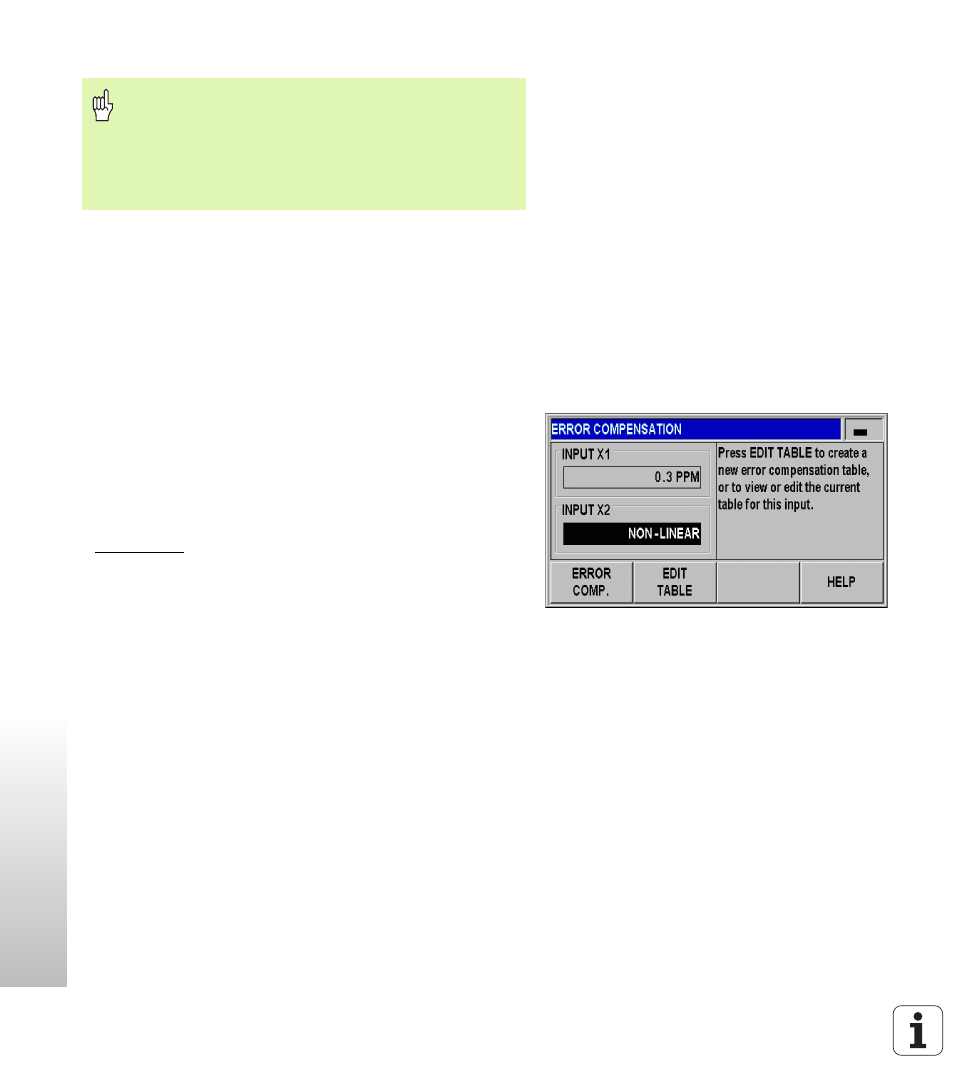

рис. II.29 Форма ввода компенсации нелинейной
погрешности
