Тест датчика обратной связи
С помощью этого теста можно проверить сигналы интерфейса
11 µA
SS
и 1 V
SS
, EnDat 2.2-интерфейса или подводимого к
аналоговому модулю напряжения.
SSSS
U
Если в форме ввода COUNTER SETTINGS в поле APPLICATION
вы выбрали две оси, то этот тест можно провести для двух
доступных измерительных датчиков.
U
Выберите желаемый вход датчика X1 или X2 и подтвердите с
помощью кнопки ENTER.
Датчики с интерфейсом 11 µA
SS
или 1 V
SS
:
U
Как только вы начнете перемещать датчик, ND будет
представлять сигналы каналов A и B графически в виде фигур
Лиссажу (смотри рис. II.46) и показывать амплитуду, симметрию
и смещение фаз.

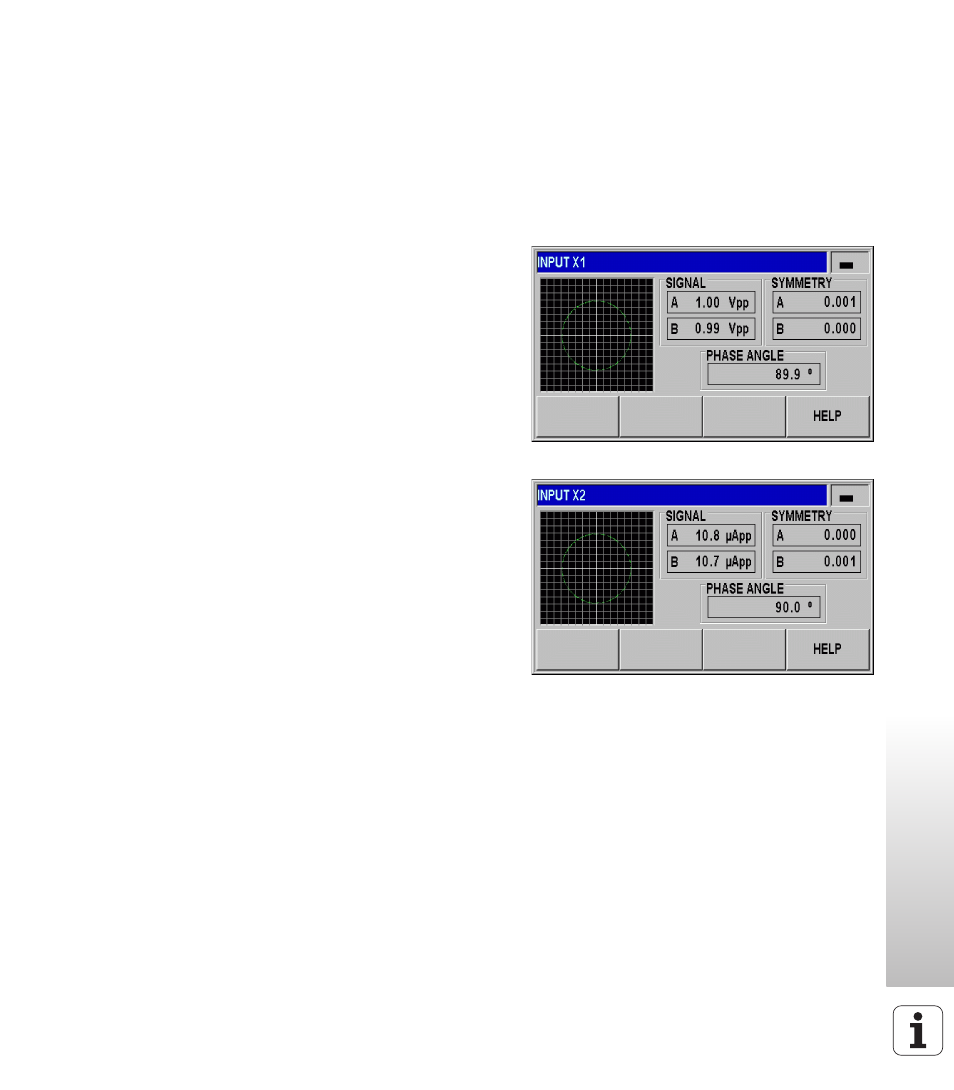

рис. II.46 Тест датчика с интерфейсом 1 Vss
рис. II.47 Тест датчика с интерфейсом 11 µA
SS
