140
II Ввод в эксплуатацию, технические параметры
II.10
Д
о
по
л
н
ител
ьны
е
ус
тр
о
й
ст
в
а

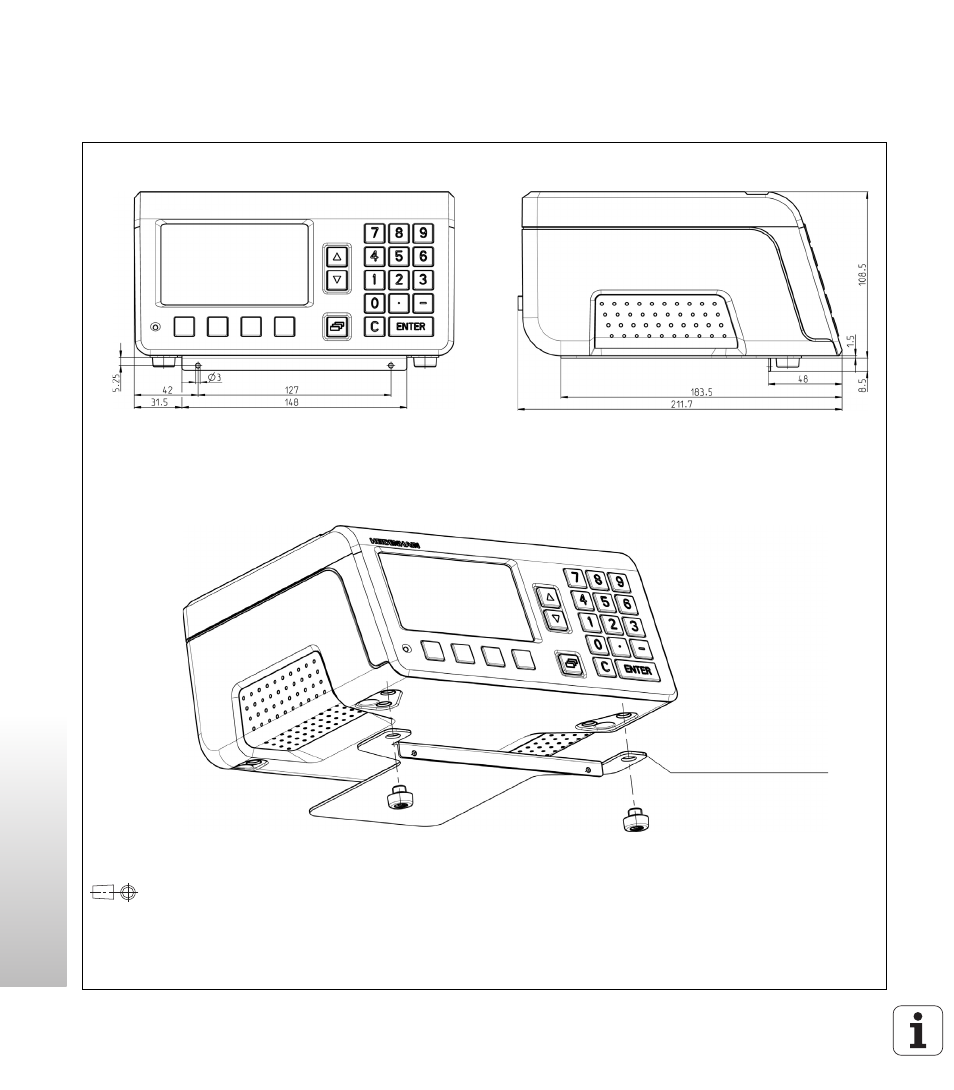

Монтажная плата для установки в 19-ти
дюймовый распределительный шкаф
ID 654020-01
Размер (мм)
HEIDENHAIN
Вид спереди с размерными данными
Вид сбоку с размерными данными
3D-вид, закрепите монтажную плату с помощью двух винтов M4 x 6 в
распределительном шкафу.
Размеры в мм
Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm:
±
0.2 mm
