II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Настройка последовательного интерфейса
УЦИ ND 287 имеет два последовательных интерфейса: V.24/
RS-232-C (X31) и USB (UART, X32).
К существующим разъемам вы можете подключить принтер или
компьютер с последовательным интерфейсом данных для
выполнения следующих операций:
Передача измеренных значений, таблиц компенсационных
значений и файлов конфигурации на принтер или ПК
Прием таблиц компенсационных значений и файлов
конфигурации с ПК
Кроме того, возможно удаленное управление ND 287 через эти
интерфейсы
Настройка интерфейса
U
В меню INSTALLATION SETUP выберите пункт INTERFACE
SETTINGS
U
В поле SERIAL PORT с помощью Softkey USB/RS-232 вы можете
выбрать, какой интерфейс вы хотите использовать
U
В поле BAUD RATE выбирается скорость передачи с помощью
Softkey DECREASE или INCREASE из 110, 150, 300, 600, 1200,
2400, 9600, 19200, 38400, 57600 или 115200.

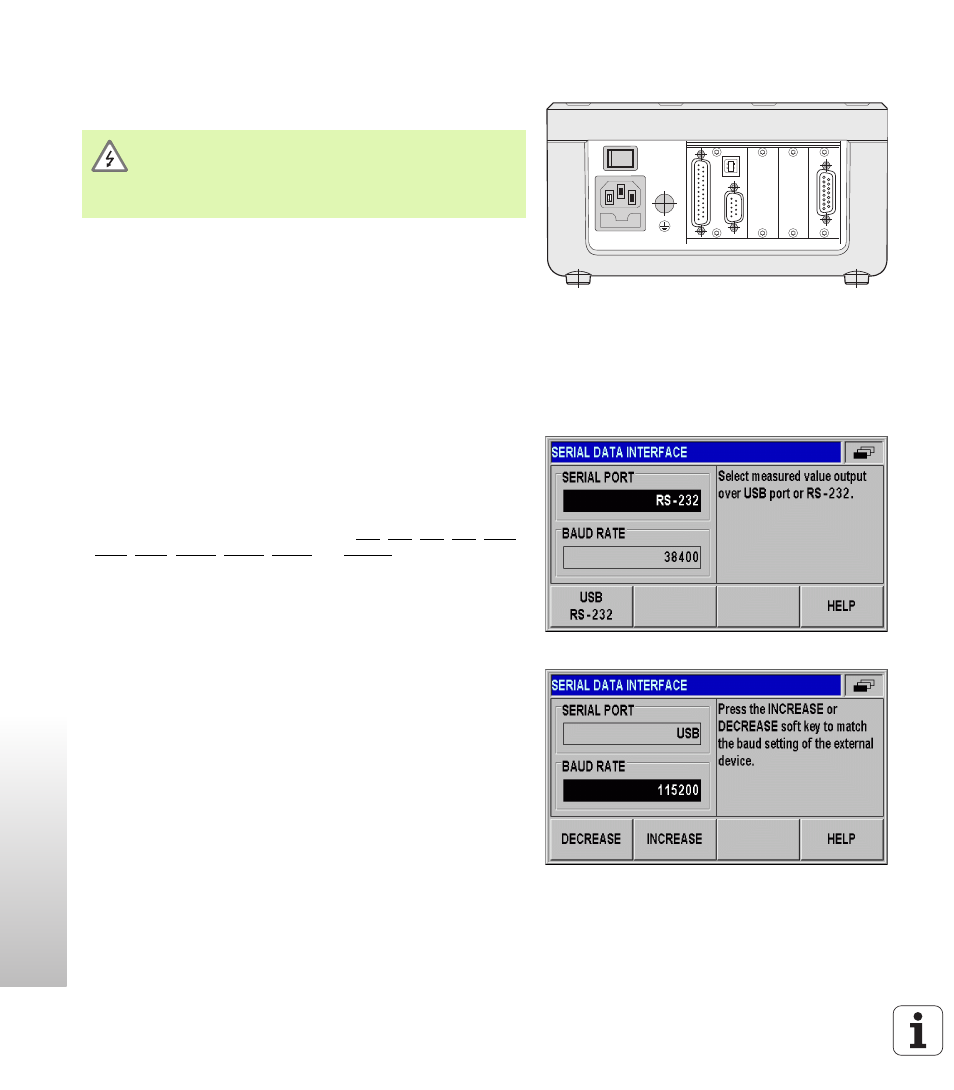

рис. II.38 Разъемы
X1
X2
X26
(X27)
X32/X31
X41
Разъемы X31 и X32 отвечают требованиям по
надежной изоляции от сети по EN 50 178!
Резъемы соединяются или разъединяются только при
выключенном устройстве!
рис. II.39 Интерфейс данных V.24/RS-232-C
рис. II.40 Интерфейс данных USB (UART)
