Настройки датчика обратной связи
В форме ввода ENCODER SETUP вы можете настроить
параметры ND 287 так, чтобы они соответствовали
подключенному датчику:
При открытии меню INSTALLATION SETUP курсор
автоматически встает на пункт меню ENCODER SETUP;
подтвердите свой выбор кнопкой ENTER
U
Если в форме ввода COUNTER SETTINGS в поле APPLICATION
вы выбрали две оси, появится список доступных входов для
датчиков с названием INPUT X1 и X2
Выберите вход к которому подключен датчик, чьи настройки вы
хотите изменить и подтвердите кнопкой ENTER
U
Курсор будет стоять на поле ENCODER TYPE. Измените тип
датчика с помощью Softkey TYPE:
LINEAR: датчик линейных перемещений
ROTARY: датчик угловых перемещений
COMPENSATION:
если к входу X2 подключен аналоговый
модуль (опция) с датчиком температуры, а к входу X1 - датчик
линейных перемещений, выбирайте тип COMPENSATION для
компенсации погрешности оси
U
Подтвердите ввод с помощью кнопки ENTER
U
ND автоматически внесет полученный сигнал в поле ENCODER
SIGNAL: NO SIGNAL, 1 V
PP
, 11 µA
PP
, EnDat 2.2 или ANALOG.

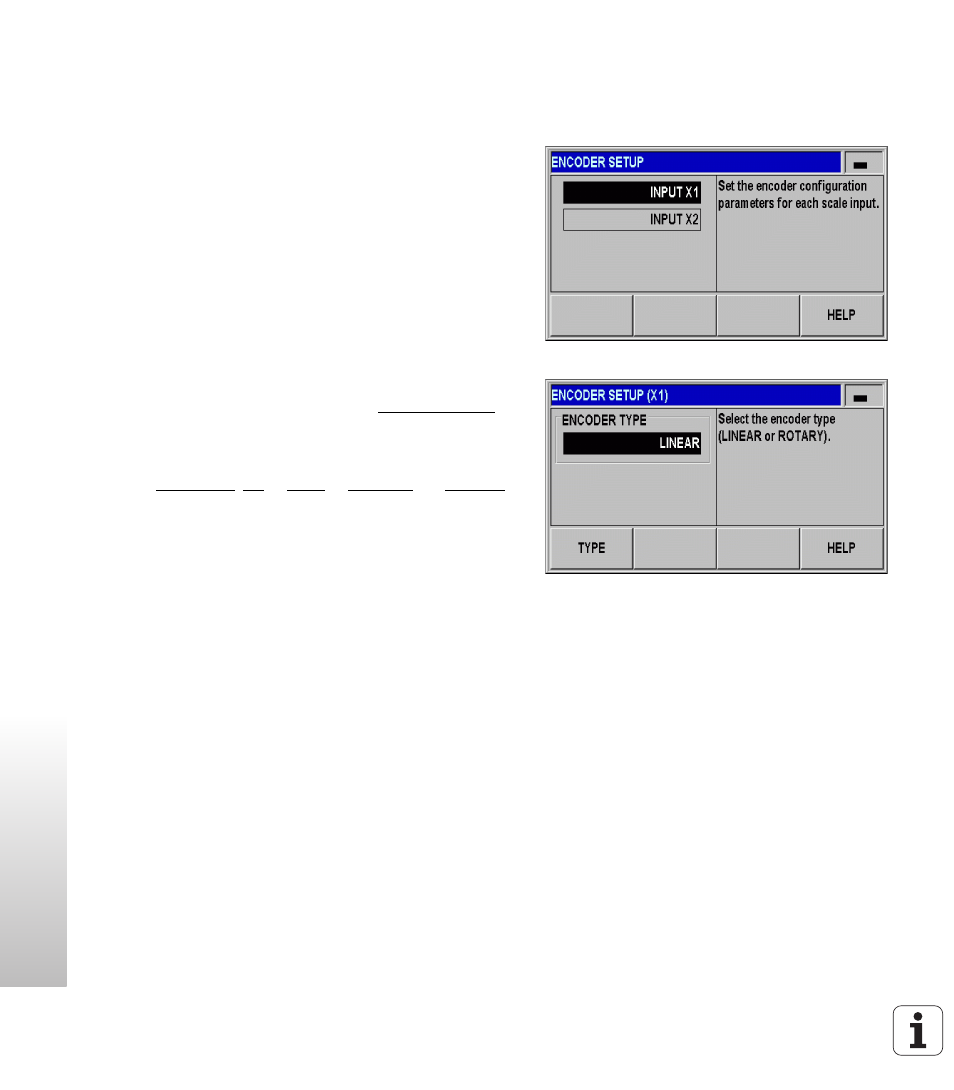

рис. II.8
Форма ввода ENCODER SETUP
рис. II.9
Тип датчика
