Стандартное разделение экрана
Стандартный экран ND 287 отображает помимо значения позиции
много дополнительной информации о настройках и режиме
работы (смотри рис. I.13). Он разделяется на следующие поля:

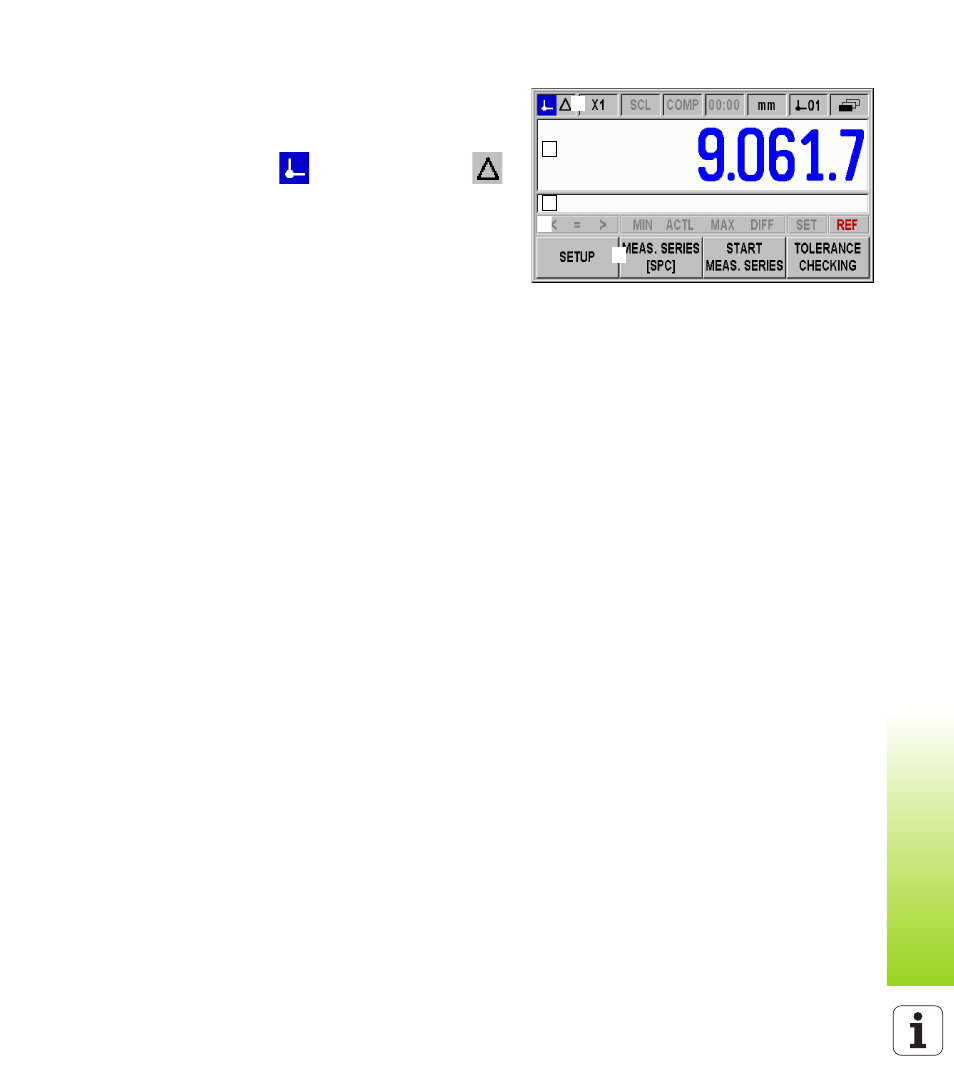

рис. I.13 Стандартный экран
1
4
3
2
5
1
Строка состояния
Активный режим работы:
фактическое значение,
остаточный путь
X1, X2 или X1:X2: активная ось или сопряжение осей
SCL черным шрифтом: активирован коэффициент
масштабирования
KORR черным шрифтом: активирована компенсация
погрешности для активной оси или для сопряженных осей
Значение секундомера: если секундомер остановлен, то
значение показано серым
mm, inch, GRD, GMS или rad: активные единицы измерения
Используемая в данный момент точка привязки: ND 287
позволяет работать с двумя точками привязки
Отображение панели многофункциональных клавиш
(Softkey), в которой вы сейчас находитесь
2
Поле значения позиции
Значение длины:
текущее значение положения оси со знаком
Значение угла:
текущее значение положения оси вращения со знаком при
индикации в градусах, минутах или секундах
3
Строка подсказок
Отображение подсказок к вводимым данным или принципу
действия, облегчающих работу с прибором
При возникновении ошибок или предупреждений ND
показывает вам их в строке подсказок красным шрифтом.
Квитируйте эти сообщения кнопкой C
В режиме многократных измерений или статистического
управления процессом (SPC) ND 287 показывает слева в
строке подсказок счетчик выборочных проб или счетчик
выборок соответственно
Если вы активировали компенсацию с помощью датчика
температуры, то ND отображает значения измерений этого
датчика слева в строке подсказок
При использовании многооборотного датчика вращения ND
показывает справа в строке подсказок счетчик оборотов
