ND 287
27
I.3
Ба
зовые
фу
н
кц
и
и
ND 287
Режимы отображения осей
С помощью Softkey X1-X2 [f(X1,X2)] можно изменять отображамое
на экране значение (смотри „Функции клавиш Softkey на
стандартном экране” на странице 25):
Ввод данных
С помощью кнопок с цифрами в поля вводятся цифровые
значения.
Нажатием кнопки ENTER оператор подтверждает ввод и
возвращается к предыдущему окну.
С помощью кнопки C вы можете удалить запись, квитировать
сообщение об ошибке или вернуться к предыдущему окну.
Клавиши Softkey
1
служат для выбора различных функций
управления или параметров. Функция, показанная на экране,
выбирается с помощью кнопки Softkey, расположенной на
корпусе прямо под ней. Функции клавиш Softkey могут быть
расположены на трех уровнях. С помощью кнопки НАВИГАЦИИ
2
вы можете переходить с одного уровня на другой (см. ниже).
С помощью кнопки НАВИГАЦИИ
2
можно пролистать уровни с
функциями клавиш Softkey. Уровень, на котором вы находитесь
в данный момент, отображается в строке состояния вверху
дисплея.
С помощью кнопки со стрелкой ВВЕРХ или ВНИЗ
3
можно
перемещать курсор между полями параметров, формы ввода
или меню. Если курсор достиг последнего пункта меню, то он
автоматически переходит к началу меню.

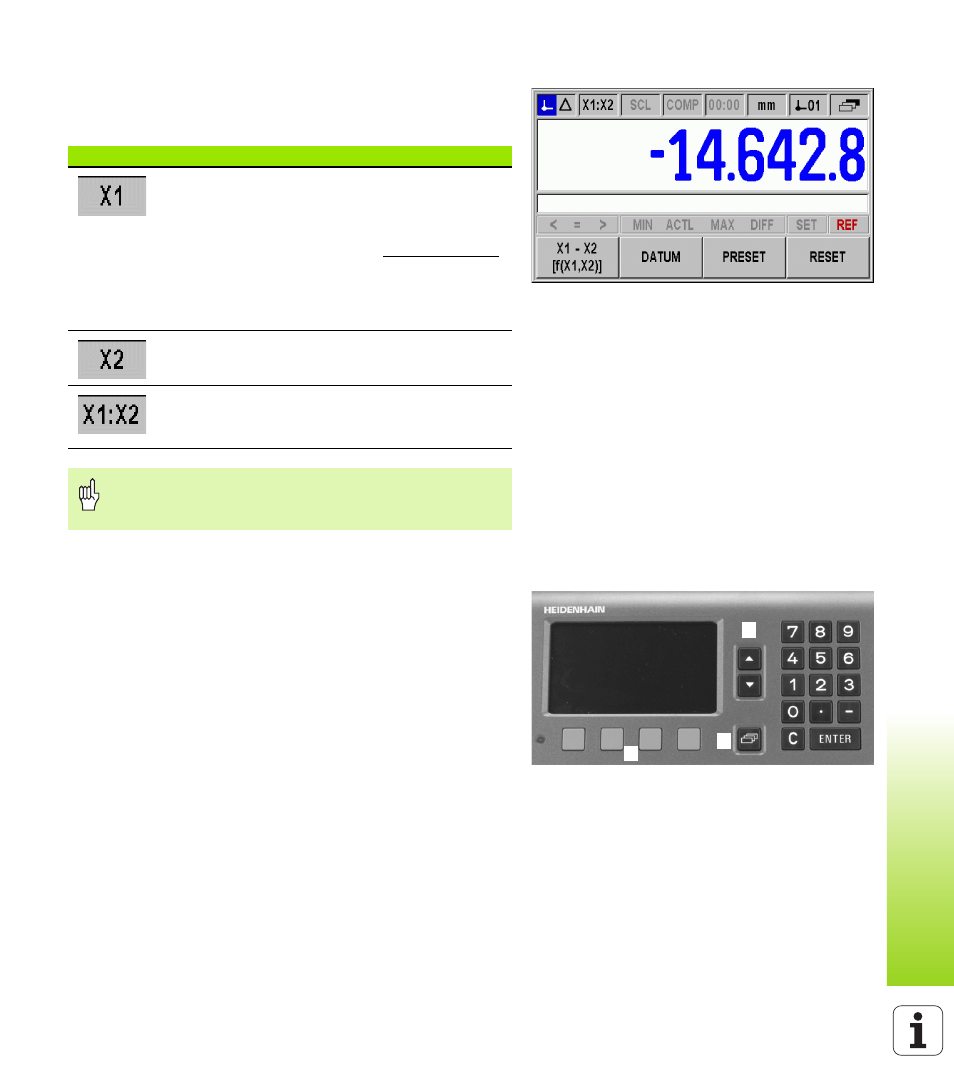

рис. I.15 Стандартный экран с 3 уровнем клавиш
Softkey
Строка состояния
Функция
Режим отображения оси X1 (входа
X1)
При подключении аналогового
датчика ко входу X2 и выборе в
качестве его типа COMPENSATION
(смотри „Настройки датчика
обратной связи” на странице 70)
ND 287 ведет себя как УЦИ с одной
осью (только X1)
Режим отображения оси X2 (входа
X2)
Режим отображения обеих осей:
отображение X1+X2, X1-X2 или
f(X1,X2).
Чтобы ввести формулу для f(X1,X2) выберите
редактор формул, смотри „Настройки УЦИ” на
странице 76.
рис. I.16 Ввод данных
1
2
3
