88
II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Датчики с интерфейсом EnDat 2.2:
U
В форме отображается электронная табличка подключенного
датчика:
формат передачи, период сигнала, шаг измерения,
различаемое количество оборотов, идентификационный и
серийный номера.
U
При нажатии Softkey DIAGNOSIS открывается форма,
показывающая функциональные расурсы:
Инкрементальная дорожка (INC Incremental track)
Абсолютная дорожка (ABS Absolute track)
Формирование значения позиции
U
С помощью Softkey ALARMS вы можете просмотреть, какие
сигналы тревоги поддерживает подключенный датчик и
появлялись ли ошибки. Цветной квадратик перед
соответствующим сигналом тревоги показывает состояние:
Серый означает, что подключенный датчик не поддерживает
этот сигнал тревоги
Зеленый означает, что подключенный датчик поддерживает
этот сигнал тревоги и эта ошибка еще не возникала
Красный сигнализирует о том, что эта ошибка возникала.
U
Нажмите Softkey WARNINGS чтобы проверить, какие
предупреждения поддерживает подключенный датчик и
появлялись ли эти предупреждения. Цветной квадратик перед
соответствующим предупреждением показывает состояние:
Серый означает, что подключенный датчик не поддерживает
это предупреждение
Зеленый означает, что подключенный датчик поддерживает
это предупреждение и оно еще не возникало
Красный сигнализирует о том, что это предупреждение
возникало.

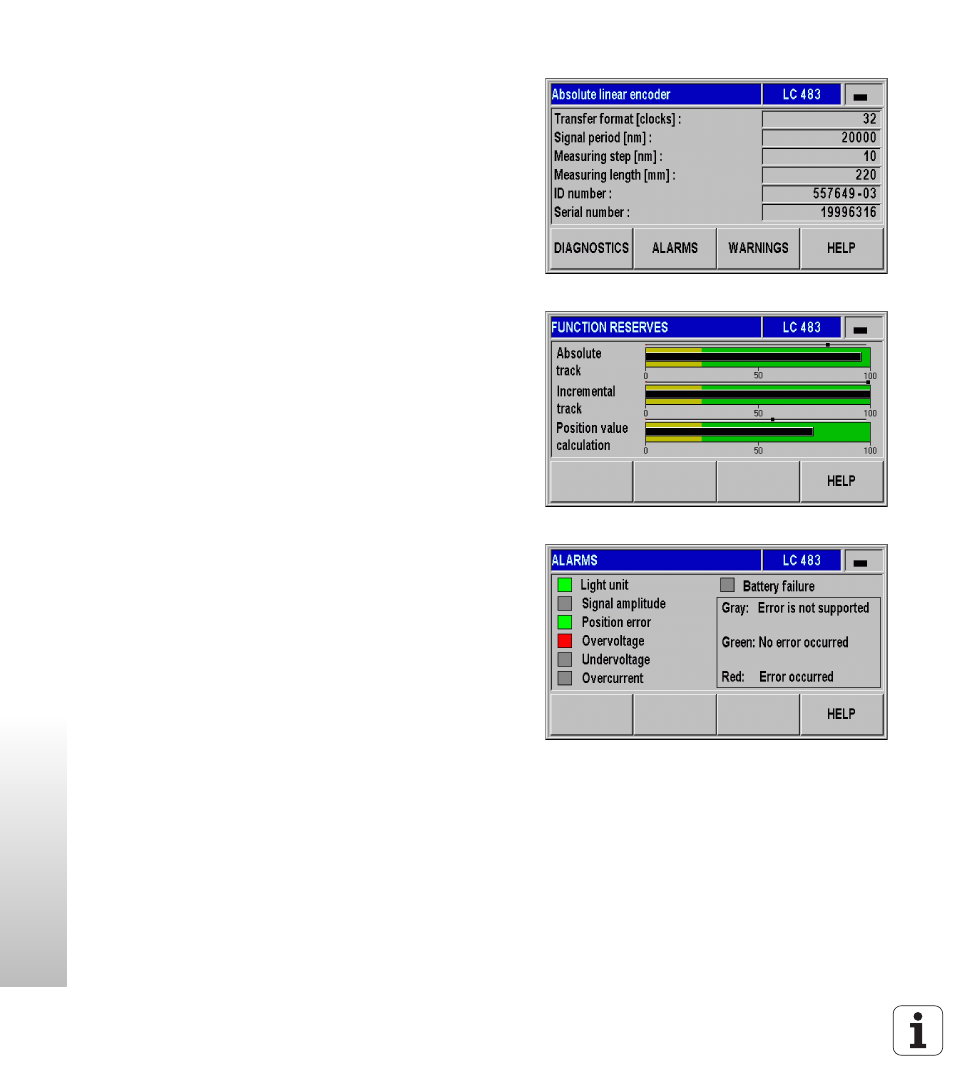

рис. II.48 Тест датчика с интерфейсом EnDat 2.2
рис. II.49 Тест датчика с интерфейсом EnDat 2.2
рис. II.50 Тест датчика с интерфейсом EnDat 2.2
