ND 287
75
II.2
Настройки
систе
м
ы
Настройки дисплея
В форме ввода DISPLAY CONFIGURATION вы можете установить
различные разрешения, с которыми будут отображаться значения
датчиков.
U
В меню INSTALLATION SETUP выберите DISPLAY
CONFIGURATION
U
Если в форме ввода COUNTER SETTINGS в поле APPLICATION
вы выбрали две оси, появится список доступных входов для
датчиков с названием INPUT X1 и X2.
U
Выберите вход к которому подключен датчик, чьи настройки вы
хотите изменить и подтвердите кнопкой ENTER.
Датчик линейных перемещений
U
В поле DISPL. RESOLUTION X1 или X2 с помощью Softkey
COARSER или FINER установите разрешение индикации для
оси.
Датчик угловых перемещений
U
В поле DISPL. RESOLUTION X1 или X2 с помощью Softkey
COARSER или FINER установите разрешение индикации для
оси.
U
В поле ANGLE DISPLAY с помощью Softkey ANGLE выберите
один из следующих вариантов:
+/- 180 DEGREES
360 DEGREES
+/- INFINITE
Аналоговый датчик для компенсации
U
В поле DISPL. RESOLUTION X1 или X2 с помощью Softkey
COARSER или FINER установите разрешение индикации для
измеренных значений. Минимально возможное разрешение
индикации зависит от связи между измеренными значениями и
значениями напряжения. ND делит диапазон входных
напряжений ±10 В на 4096 шагов из чего следует шаг 5 мВ.

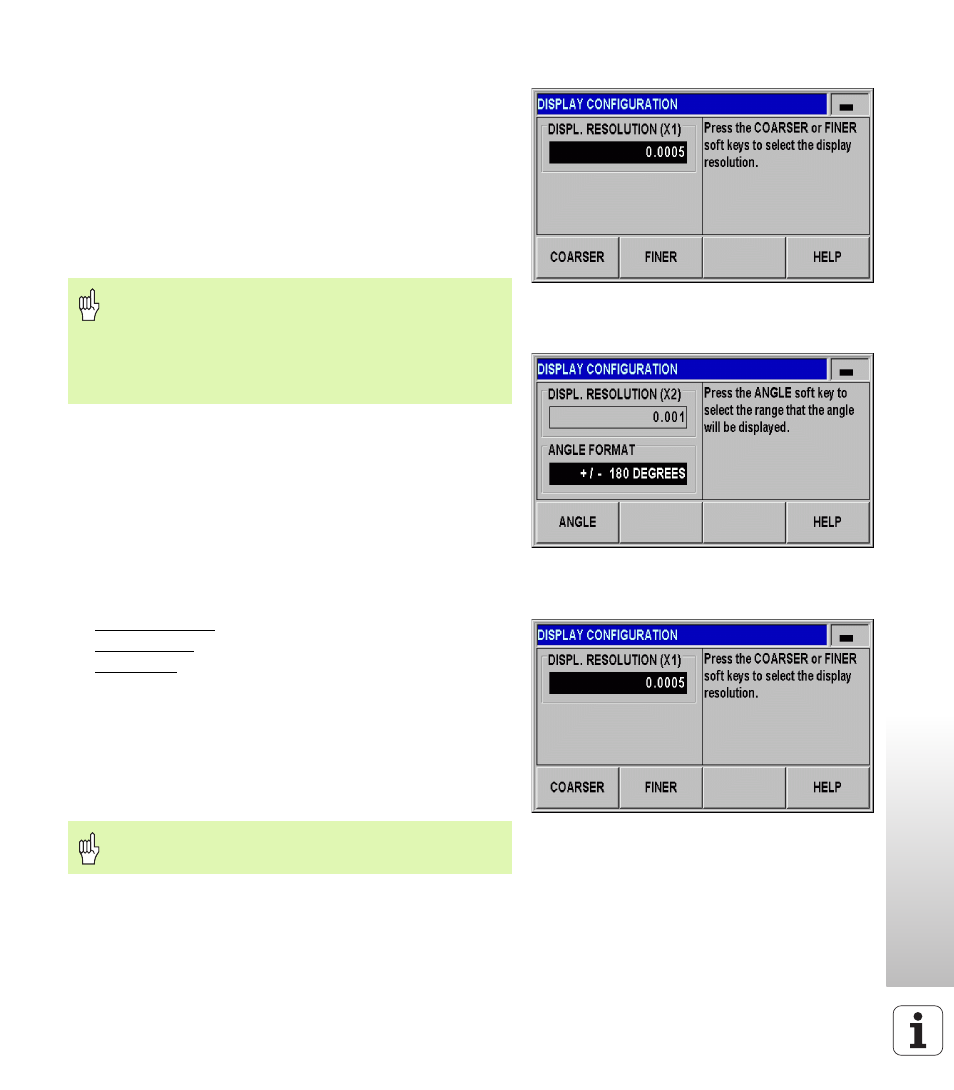

рис. II.20 Форма ввода DISPLAY
CONFIGURATION для датчика линейных
перемещений
рис. II.21 Форма ввода DISPLAY
CONFIGURATION для датчика угловых
перемещений
рис. II.22 Форма ввода DISPLAY
CONFIGURATION для аналогового
датчика
Задаваемое разрешение зависит от периода сигнала.
Самое маленькое разрешение, которое можно
установить, соответствует округленному значению,
рассчитанному из периода сигнала, поделенного на
1024. Разрешение индикации для линейных датчиков
может быть от 0,5 мм до 0,001 мкм, а для угловых
датчиков от 0,5° до 0,000001° (00°00'00.1").
При сопряжении двух осей ND использует более
точное разрешение индикации!
