40
I Работа с устройством цифровой индикации ND 287
I.4 Job Setup (
Ра
б
о
ч
и
е
настройки
)
Функция внешних входов
В пункре меню FUNCTION EXT. INPUTS вы можете задать, как
ND 287 должен реагировать на сигналы, подаваемые на вход
разъема X41 (смотри „Релейные входы Sub-D-разъема X41” на
странице 92):
U
В меню JOB SETUP выберите пункт меню FUNCTION EXT.
INPUTS, после нажатия кнопки ENTER откроется форма ввода.
U
Нажмите клавишу Softkey VERSION. Вы можете выбрать один
из двух вариантов:
Version 1: режим работы minimum/maximum measurement
for measurement series (определение минимума/максимума
для многократных измерений) активируется удаленно, если
на пин 6 подается постоянный НИЗКИЙ сигнал. Клавиша
Softkey SELECT DISPLAY становится в этом случае
неактивной. Пин 7 переключает индикацию на MIN, пин 8 на
MAX, а пин 9 на DIFF. Индикацию можно установить на ACTL
в том случае, если ни на один из пинов 7, 8 или 9 не подается
сигнал или сигнал подается более чем один пин. Сигнал
(импульс) на пине 5 запускает новый ряд измерений, если
на пин 6 подается постоянный НИЗКИЙ сигнал.
Version 2: при активации пина 5, 6, 7, 8 или 9 вы переключаете
режимы индикации в режим с двумя осями. Пин 6
переключает при этом на ось X1, пин 7 на ось X2, пин 8 на
сумму двух осей X1+X2, пин 9 на разницу двух осей X1-X2, а
пин 5 переключает на функцию f(X1,X2), смотри „Формула
для сопряжения осей” на странице 77.
Обзор релейных и выходов вы найдете на Стр. 92.
Опасность для копонентов УЦИ!
Питающее напряжение внешних электрических
сетей должно соответствовать требованиям
стандарта EN 50178 для низковольтных сетей!
Индуктивные нагрузки должны обязательно
шунтироваться защитным диодом!
Используйте только экранированные кабели!
Соединяйте экран с корпусом разъема.

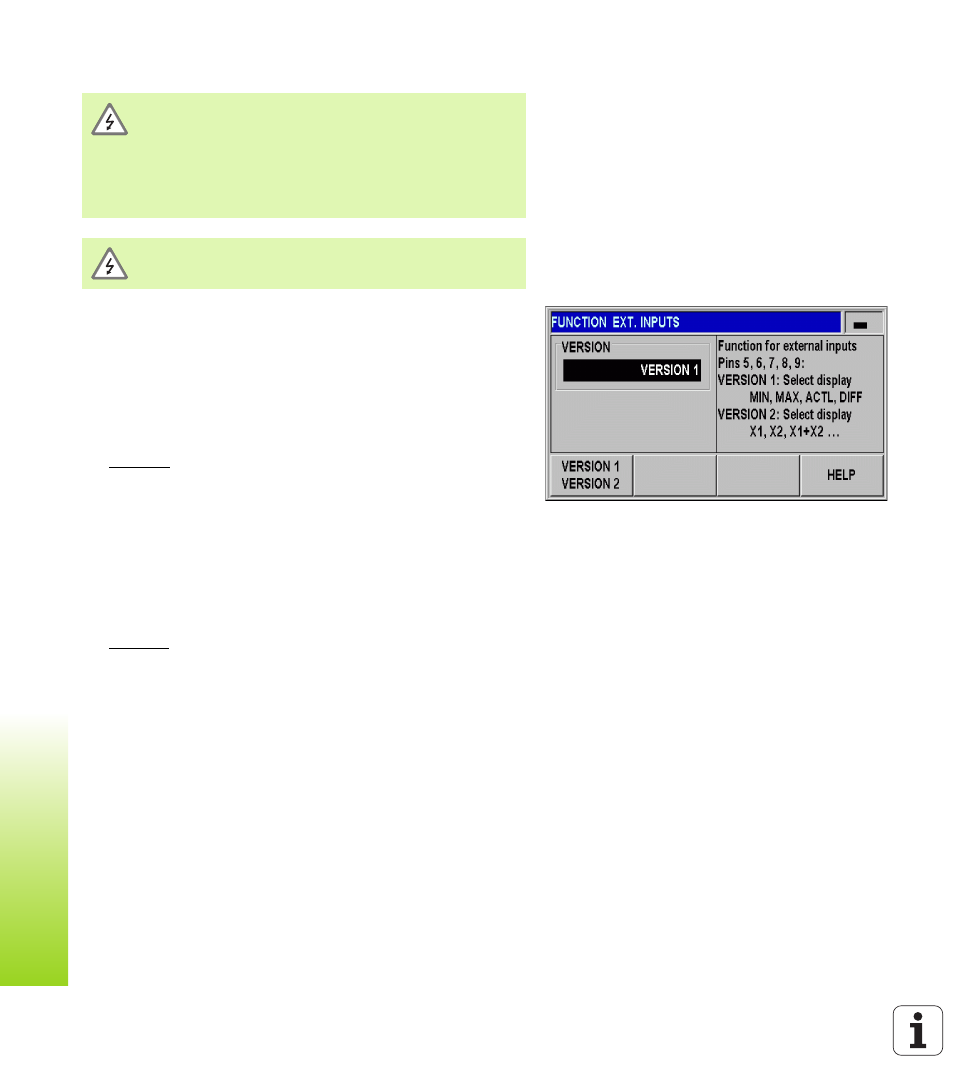

рис. I.33 Функция внешних входов
