ND 287 79
II.2
Настройки
систе
м
ы Компенсация линейной погрешности (не для угловых
датчиков)
Вы можете использовать компенсацию линейной погрешности
только в том случае, если сравнительные измерения показали
линейную погрешность по всей измеряемой длине. Эту
погрешность ND 287 может компенсировать числовым значением
с помощью LEC correction factor.
Для расчета коэффициента компенсации линейной погрешности
используйте следующую формулу:
Пример:
Если длина, измеренная с помощью эталонного датчика,
составляет 500 мм, а линейный датчик оси X измерил 499,95 мм,
то коэффицент для оси X получается равным 100 ppm:
Задание компенсации линейной погрешности:
U В меню INSTALLATION SETUP выберите ERROR
COMPENSATION
U Если в форме ввода COUNTER SETTINGS в поле APPLICATION
вы выбрали две оси, появится список доступных входов для
датчиков с названием INPUT X1 и X2
U Выберите вход, для которого вы хотите задать компенсацию
U С помощью Softkey ERROR COMP. введите коэффициент
компенсации:
„ OFF означает отсутствие компенсации
„ 0.0 ppm: с помощью клавиатуры введите измеренный
коэффициент компенсации линейной погрешности в ppm
„ NONLINEAR (смотри „Компенсация нелинейной погрешности”
на странице 80).
U При необходимости выберите следующий вход с помощью
кнопки со стрелкой ВВЕРХ или ВНИЗ и введите коэффициент
коррекции
U Подтвердите ввод данных с помощью кнопки ENTER.
S: Измеренная сравнительным прибором длина
M: Измеренная линейным датчиком на оси длина
ppm: parts per million (англ.) долей миллиона
1 ppm = 10
-6
= 1 мкм/м = 1 мкдюйм/дюйм
LEC
S M –
M
------------------
⎝ ⎠
⎛ ⎞
10
6
×
ppm =
LEC
500 499 95 ,
( )
–
499 95 ,
------------------------------------------------
⎝ ⎠
⎛ ⎞
10
6
×
ppm 100ppm = =

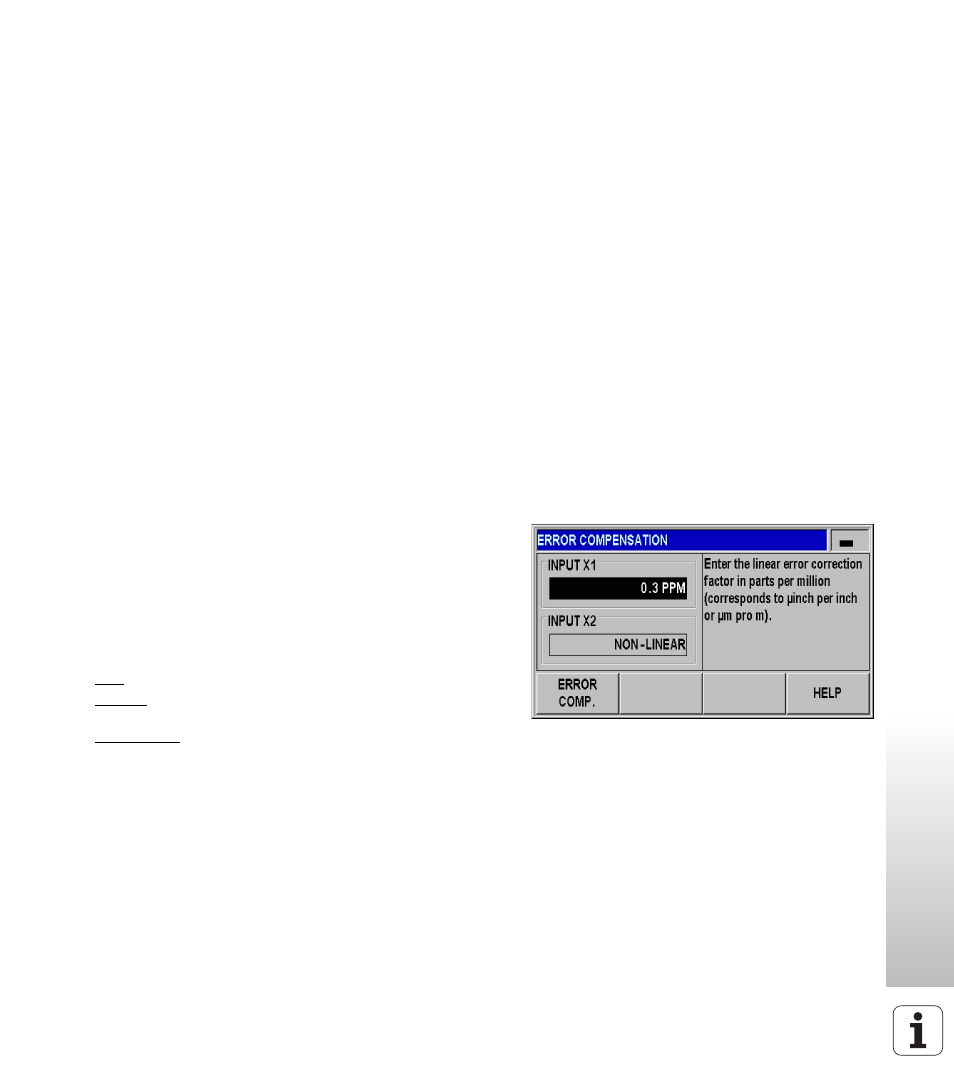

рис. II.28 Форма ввода компенсации линейной
погрешности
