Страница 62: Дополнительные устройства
62
II Ввод в эксплуатацию, технические параметры
II.1 M
онтаж
и
по
дк
лю
чение
к
се
ти
II.1 Mонтаж и подключение к сети
Комплект поставки
Устройство цифровой индикации ND 287 имеет следующие
разъемы:
В стандартный комплект входит модуль измерительного
датчика для подключения одного датчика производства
HEIDENHAIN с интерфейсом 11 µAss, 1 V
SS
или EnDat 2.2 к
оси X1.
Два последовательных разъема для передачи данных:
V.24/RS-232-C (X31) и USB Тип B (UART, X32)
Релейные входы и выходы на Sub-D-разъеме X41 для
задач автоматизации
Кабель питания 2,5 м с евровилкой
Краткое руководство
Дополнительные устройства
Модуль измерительного датчика для подключения датчика
HEIDENHAIN с интерфейсом 11 µA
SS
, 1 V
SS
или EnDat 2.2 для
второй оси X2
Аналоговый модуль вместо X1 или X2 для подключения
аналогового датчика с интерфейсом ±10 V, в основном датчика
температуры для компенсации погрешности оси
Ethernet-модуль (100baseT) для соединения с сетью через TCP/
IP-протокол
Монтажная плата для установки в 19-ти дюймовый
распределительный шкаф
Различные кабели с Sub-D-разъемами для датчиков
HEIDENHAIN
Измерительный щуп с Sub-D-разъемом
Кабель для передачи данных для V.24/RS-232-C-интерфейса
Кабель для передачи данных для USB-интерфейса

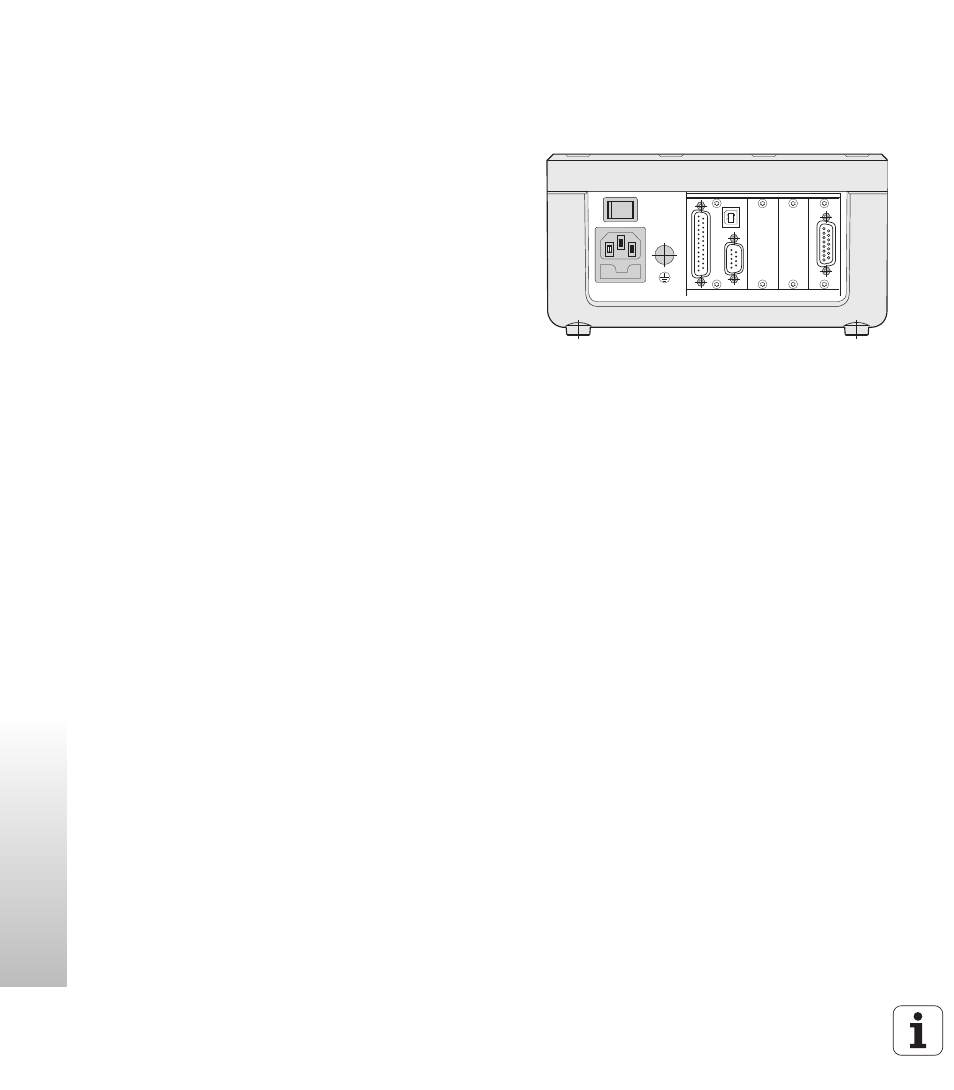

рис. II.1
Разъемы
X1
X2
X26
(X27)
X32/X31
X41
