I Работа с устройством цифровой индикации ND 287
I.6
Сор
тир
овка
I.6 Сортировка
При сортировке ND 287 сравнивает отображаемое на экране
значение с верхним и нижним значениями границ сортировки и
показывает результат проверки цветом в строке состояния:
Зеленый символ: =
Значения, отображаемые зеленым, лежат в пределах
диапазона.
Красный символ: < или >
Значения, отображаемые красным, лежат вне заданного
диапазона сортировки.
Одновременно с этим ND 287 выдает результат сортировки через
два переключающихся выхода (пин 17 и 18) разъема X41 (смотри
„Релейные выходы Sub-D-разъема X41” на странице 94):
Пин 17 активируется, если значение на экране меньше нижней
границы диапазона сортировки.
Пин 18 активируется, если значение на экране больше верхней
границы диапазона сортировки.
Таким образом режим сортировки имеет три результата:
В допуске
Выход за пределы верхней границы
Выход за пределы нижней границы
Это означает, что границы диапазона сортировки соответствуют
границам диапазона SPC.

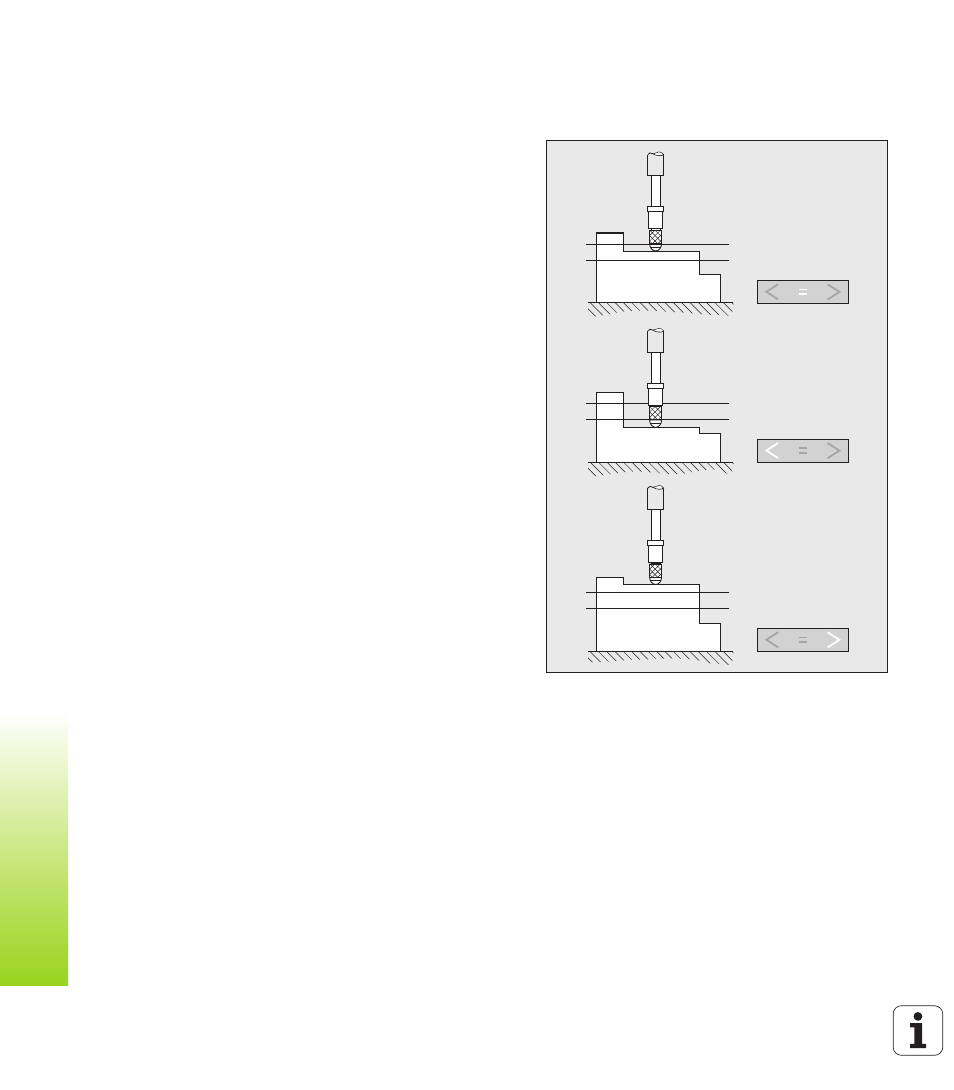

рис. I.63 Индикация состояния сортировки
