Задание отображаемого значения во время
ряда измерений
В меню SERIES OF MEASUREMENTS выберите команду MEAS.
SERIES DISPLAY, после этого с помощью клавиши Softkey
DISPLAY MEAS. SER. вы сможете настроить, что вы хотите
отображать на экране ND 287 во время проведения ряда
измерений:
ACTL DISPLAY - отображение текущего измеренного значения
MIN DISPLAY - отображение минимального значения ряда
MAX DISPLAY - отображение максимального значения ряда
DIFF DISPLAY - разница между МАКС и МИН, т. е. диапазон.

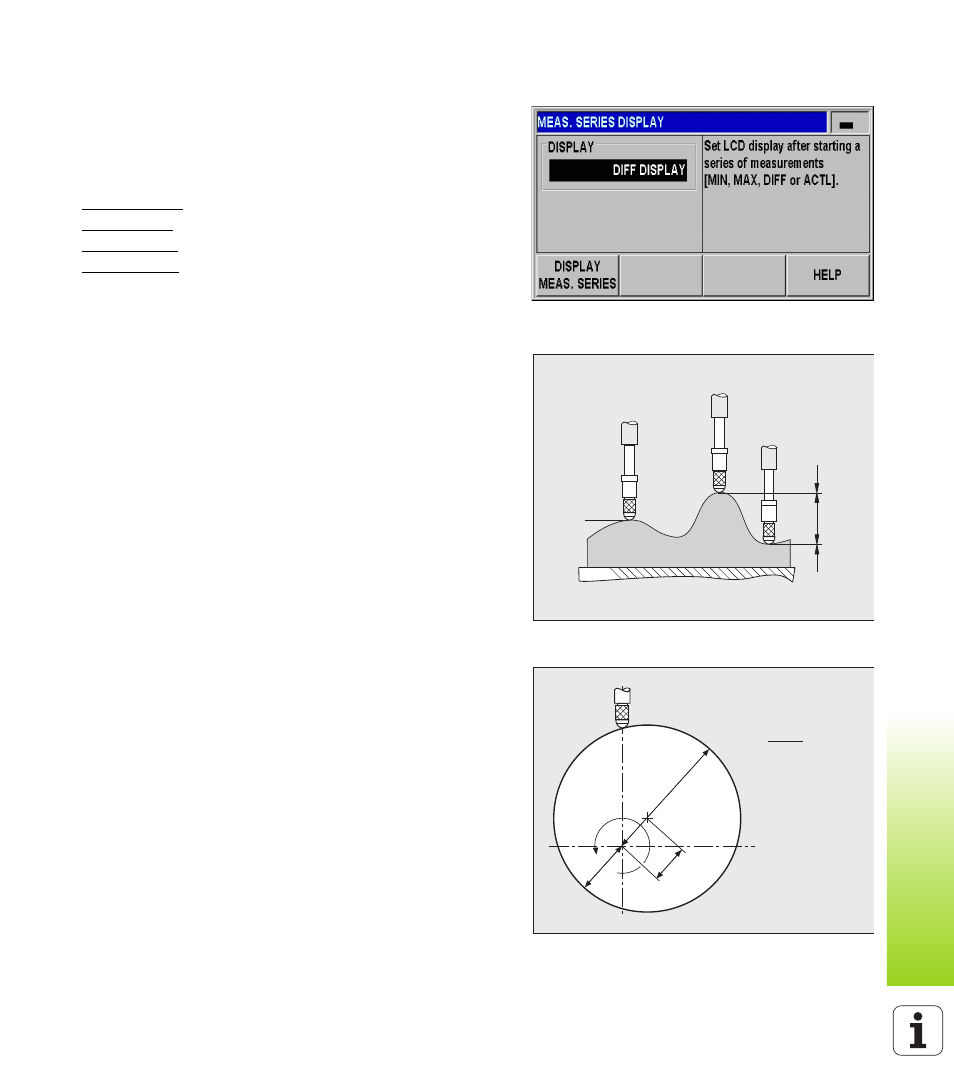

рис. I.41 Отображаемое значение для ряда
измерений
рис. I.42 MIN, MAX и DIFF на неровной
поверхности
рис. I.43 Ряд измерений для определения
эксцентриситета
DIFF
MAX
MIN
ACTL
2e = r
MAX
r
MIN
e = DIFF
2
r
MAX
r
MIN
e
