14
I Работа с устройством цифровой индикации ND 287
I.1
У
стройств
о
цифров
о
й
индикации
ND 287
I.1 Устройство цифровой
индикации ND 287
Устройство цифровой индикации ND 287 производства
HEIDENHAIN может применяться на измерительных установках,
устройствах для проверки и юстировки, а также для решения
задач автоматизации и простых задач позиционирования для
максимум двух управляемых вручную осей.
УЦИ серии ND 287 работает с датчиками линейных или угловых
перемещений, датчиками вращения или измерительными
щупами, а также с аналоговыми датчиками. Для этого ND 287
имеет два разъема для модулей измерительных датчиков:
В стандартном исполнении УЦИ имеет один модуль
измерительных датчиков для подключения к нему одного
инкрементального датчика HEIDENHAIN с синусоидальным
выходным сигналом 11 µA, 1 V или одного абсолютного датчика
HEIDENHAIN с двунаправленным интерфейсом EnDat 2.2.
Опционально легко можно подключить:
второй модуль измерительного датчика для подключения
датчика HEIDENHAIN с интерфейсом 11 µA, 1 V
или EnDat 2.2
или
аналоговый модуль для подключения аналогового датчика
с интерфейсом ±10 V, в основном датчика температуры для
компенсации погрешности оси.
ND 287 предоставляет в ваше распоряжение следующие
функции:
Многоязычное меню, язык выбирается пользователем
Поиск референтных меток для датчиков с кодированными или
единичными метками
Отображение длины, угла или других значений измерений
аналогового датчика
Режим остаточного пути и фактического значения
Две точки привязки
Масштабирование
Секундомер
Функция обнуления или установки точки привязки, также с
помощью внешнего сигнала
Компенсация линейной или нелинейной погрешности для
компенсации погрешности оси
Управляющие входные и выходные сигналы

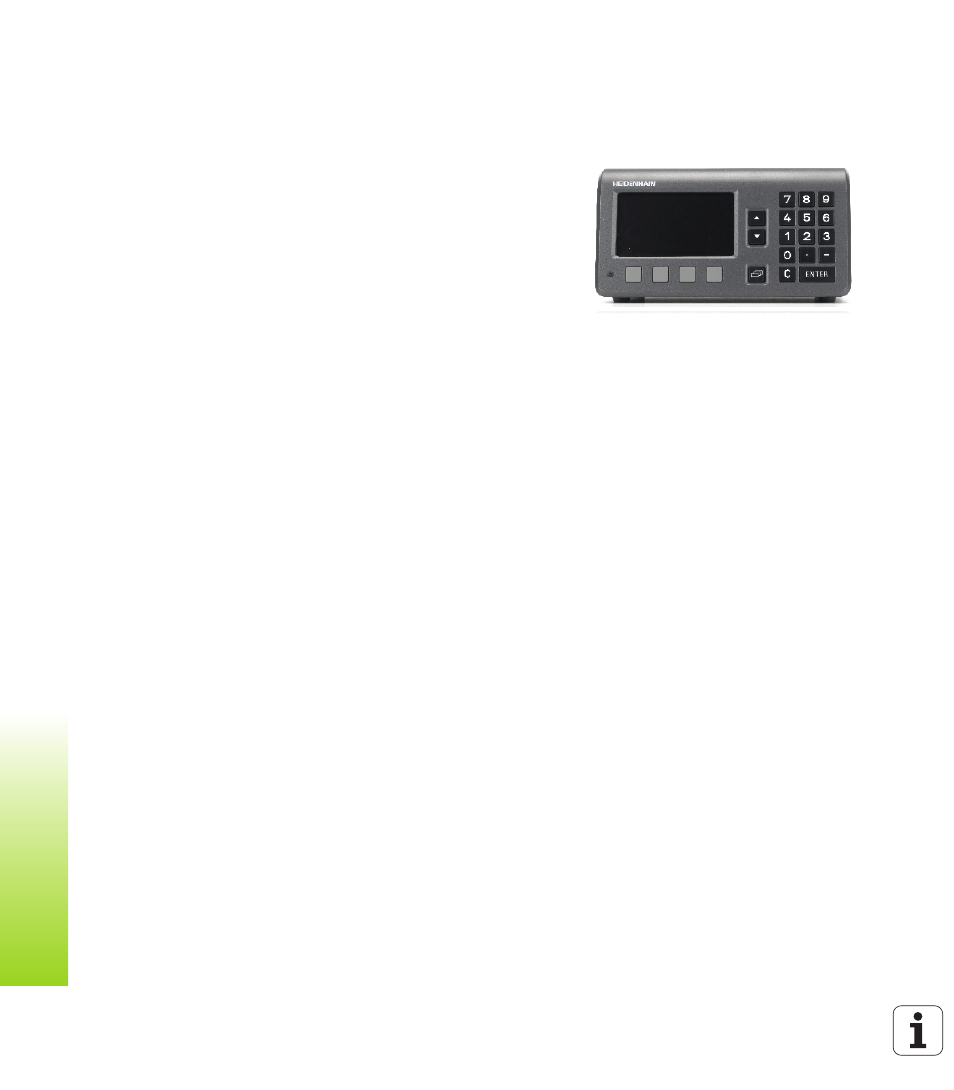

рис. I.1 ND 287
