22 I Работа с устройством цифровой индикации ND 287
I.3
Ба
зо
вые
ф
ункции
ND 287
Поиск референтных меток
С помощью REF-автоматики ND 287 автоматически запоминает
соотношение между положением оси или позицией
измерительного щупа и отображаемым значением, которое было
в последний раз перед выключением.
Поиск референтных меток при подключении инкрементального
измерительного датчика (смотри рис. I.12):
U Если значок REF мигает, то необходимо пересечь референтные
метки.
U REF-автоматика определяет значение, которое будет
отображаться, и значок REF перестает мигать.
Работа без обнуления (без пересечения реф. метки)
U Нажмите кнопку Softkey NO REF, если обнуление не требуется,
и продолжайте работу.
U Для активации поиска референтных меток позднее вы можете
использовать Pin 25 разъема X41 и внешний сигнал (смотри
„Настройки датчика обратной связи” на странице 70), либо
выключить и снова включить ND 287.
Выключение ND 287
Выключение ND 287. При выключении УЦИ
теряются значения ряда многократных
измерений. Настройки параметров, таблицы
компенсационных значений или значения
измерений, сохраненные ND при статистическом
управлении процессом, сохраняются в памяти при
выключении.

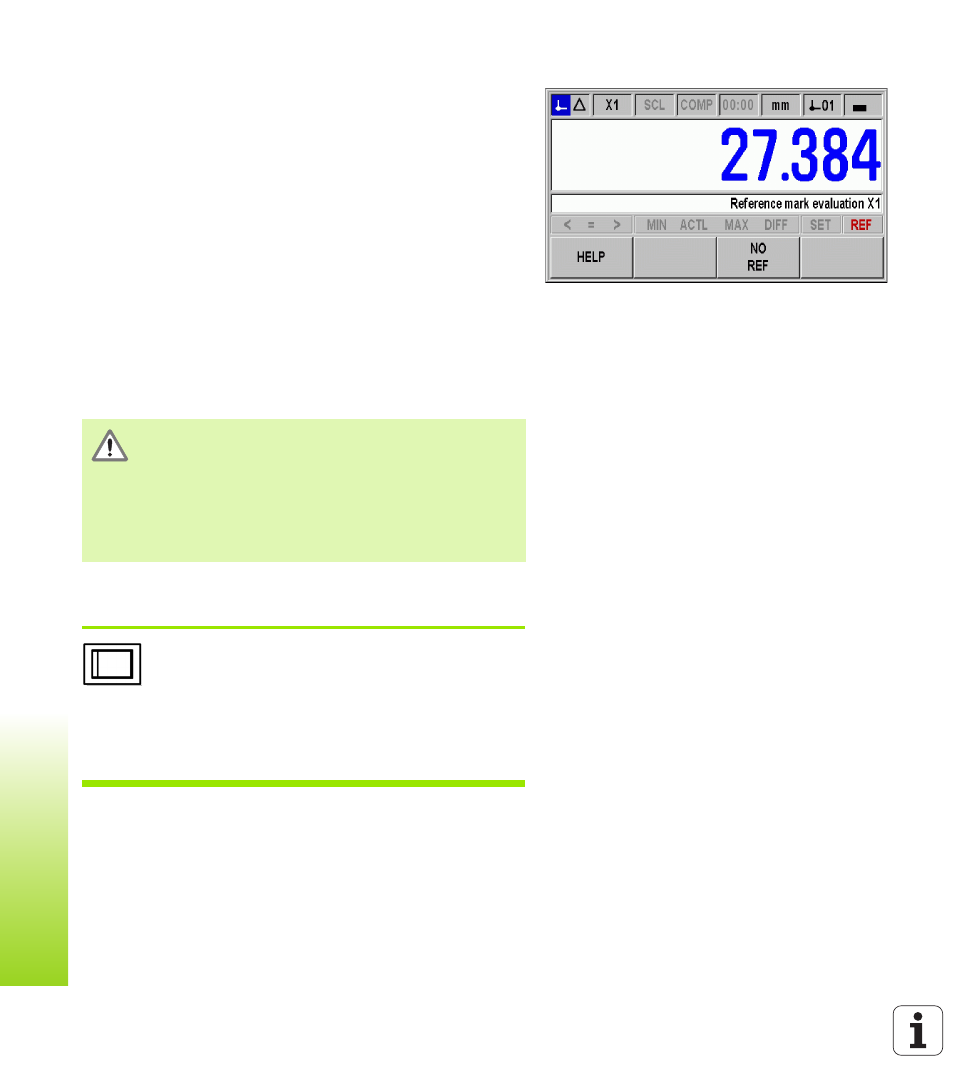

рис. I.12 Экран поиска референтных меток
Если датчик обратной связи не имеет референтных
меток или вы их не пересекли, то значок REF на экране
будет серым, а все установленные точки привязки
будут потеряны при выключении питания. Это
означает, что связь между положением рабочих
органов станка и значением индикации не
восстанавливается после перерыва в
электроснабжении (выключения) УЦИ.
