ND 287 81
II.2
Настройки
систе
м
ы Создание таблицы компенсационных значений:
U Для создания новой таблицы компенсации нажмите Softkey
EDIT TABLE. Вы окажетесь в форме ввода ERROR
COMPENSATION TABLE
U Может случиться так, что погрешность вызывается не той осью,
для которой вы выполняете компенсацию. Выберите в поле
ERROR-CAUSING AXIS с помощью Softkey X1/X2
соответствующую ось.
U Все точки компенсации (макс. 200) находятся на равном
расстоянии друг от друга. Введите шаг между двумя соседними
точками компенсации. Для этого в поле POINT SPACING
нажмите Softkey SPACING или кнопку ENTER. После ввода
значения нажмите кнопку ENTER.
U Ввод начальной точки:
„ Если вы знаете начальную точку, то введите ее. Для этого в
поле START POINT нажмите Softkey START POINT или кнопку
ENTER. Начальная точка привязана к точке привязки датчика
„ Если вы не знаете начальную точку: переместитесь к
начальной точке. До этого вы обязательно должны были
пересечь референтную метку датчика! Нажмите Softkey
TEACH POSITION. Подтвердите ввод с помощью кнопки
ENTER
U В поле REF DISPLAY ND покажет текущее значение оси для
которой выполняется компенсация без учета введенных
точек привязки.

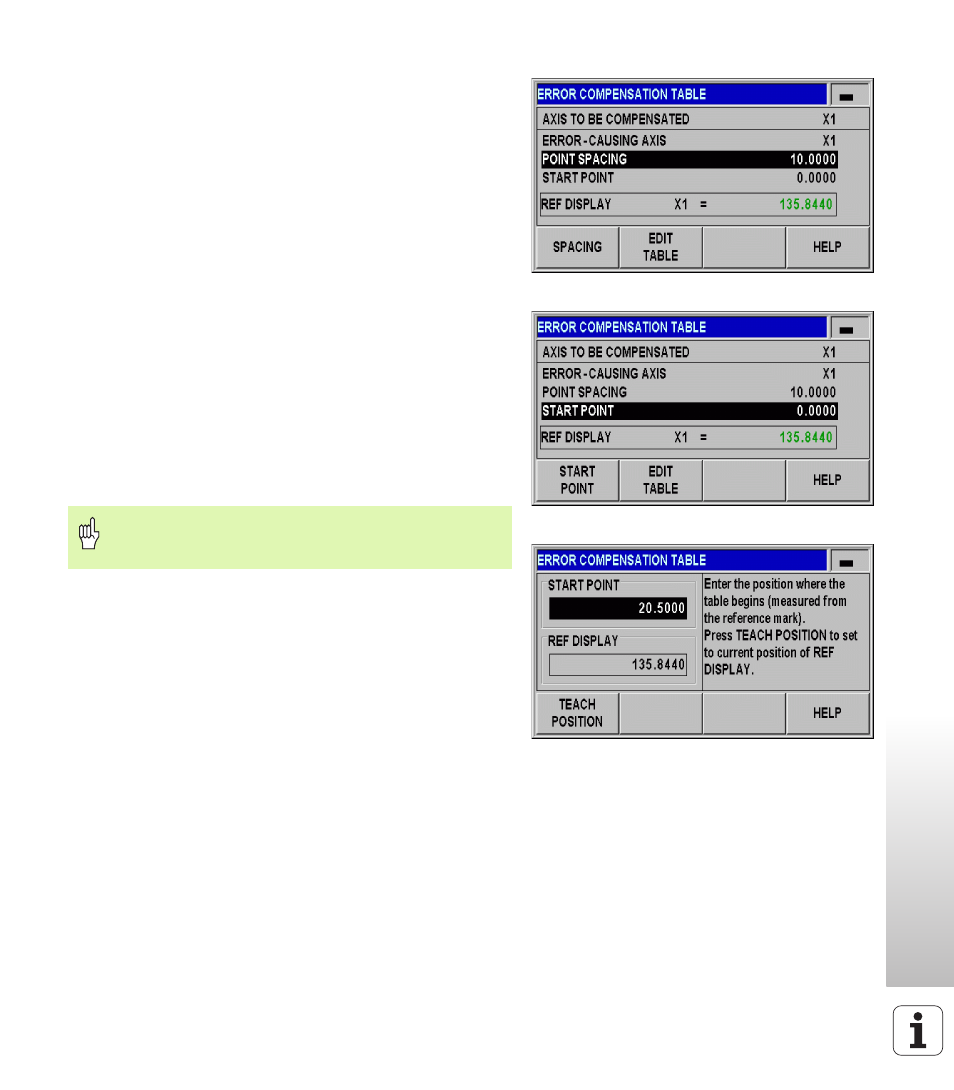

рис. II.30 Таблица компенсационных значений
рис. II.31 Таблица компенсационных значений
рис. II.32 Таблица компенсационных значений:
ввод начальной точки
После ввода новой начальной точки ND 287 изменяет
соответственно предыдущие значения компенсации в
таблице.
